LabVIEWで波形グラフの背景画像を設定する
使用ソフトウェア:
使用ソフトウェア・バージョン: 8.2
使用ソフトウェア・バージョンに特化: N/A
二次のソフトウェア: N/A
問題:
プログラム的にJPEG、PNG、もしくはBMP形式の画像ファイルを波形グラフの背景画像に設定するにはどうすれば良いですか?
解決策:
波形グラフの背景画像を設定するには、「プロット画像:背景PlotImages.Back」プロパティを使用します。
このプロパティ入力にはピクチャデータタイプが必要なため、関数パレット ≫ グラフィック&サウンド ≫ ピクチャ関数パレットにある「平坦化ピックスマップ描画(Draw Flattened Pixmap)」VIを使用して、画像データを変換します。

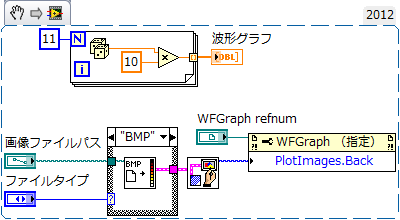

JPEG、PNG、もしくはBMPファイル形式の画像を読み取るには、グラフィック&サウンド ≫ グラフィック形式パレットにある「JPEGファイルを読み取る(Read JPEG File)」VIなど画像ファイル形式と一致する読み取りVIを使用します。下記にシンプルなサンプルを添付しています。
注意点として、波形グラフの背景画像として設定する前に、まず手動で画像のサイズ変更をする必要があります。ペイントなどの画像処理ソフトウェアを使用することでサイズ変更が可能です。
もう一つの方法として、波形グラフの背景色を透明にして画像を背面へ移動することで画像をグラフの背景にすることが可能です。
関連リンク:
LabVIEWヘルプ: プロット画像:背景プロパティ
添付:
GraphBackground(2012).vi

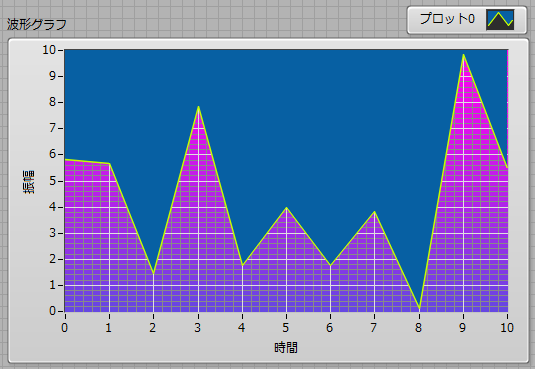

graph background.png
報告日時: 08/28/2007
最終更新日: 06/17/2016
ドキュメントID: 4CR9JAJQ
