我怎么使用Replication and Deployment (RAD) Utility重新镜像我的InsightCM CMS-90XX设备



主要软件: NI InsightCM Enterprise
主要软件版本: N/A
主要软件修正版本: N/A
次要软件: N/A
硬件: CompactRIO>>Controllers>>cRIO-9068

问题:

我有一个问题,关于在InsightCM 系统管理网页找到我的CMS设备。我觉得我的CMS设备应用程序没有被正确安装。我想要用一个好的镜像来重新镜像这个设备。我应该怎样用Replication and Deployment (RAD) Utility来重新镜像我的CMS-90XX设备,并在系统管理器中找到它。



解答:

可以用RAD来更新在CMS-90XX设备上的应用程序镜像。RAD为NI Real-Time设备提供了成套的解决方案,包括镜像,复制,管理。RAD由NI系统配置API搭建。请看相关链接中的内容,来下载RAD,了解使用它的更多信息。

为了给CMS-90XX设备一个新的应用程序镜像,需要完成以下步骤:

1.安装RAD Utility至InsightCM服务器中或至电脑中。如果你不能通过网络和CMS设备通信,你可以安装RAD到电脑上,并直接连接CMS设备到电脑的以太网端口。

2.如果使用电脑连接的方法,配置电脑的网络适配器到一个静态IP地址,并且设置子网掩码与CMS设备相似。

3.从InsightCM系统管理器中下载正确的CMS应用程序镜像给CMS-90XX设备。完成这项操作,需要登陆系统管理器,找到Package Management页,选择正确的镜像,单击下载选项。CMS应用程序镜像位于服务器文件夹中:C:\Program Files\National Instruments\InsightCM Server\Device Images

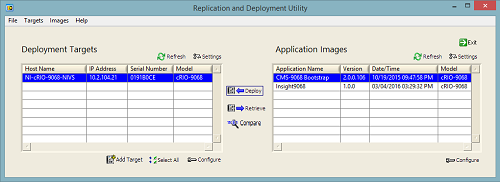

4.为了重新镜像你的设备,打开RAD,在Deployment Targets目录中选择你的CMS设备。如果设备没有列出,你可以通过使用ADD Target键选择IP地址来添加CMS设备。

5.选择设置选项找到包含CMS应用程序镜像的文件夹。在这里会展示有效的应用程序镜像。

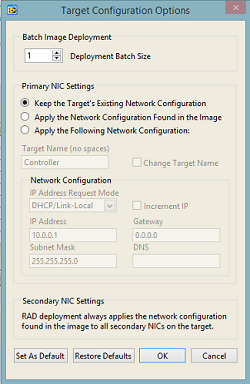

6.选择CMS设备和应用程序镜像,按Deploy Image键。在显示的对话框中,你可以配置附近参数,如IP地址,子网掩码等。但你不需要为一个标准的CMS镜像配置这些参数。点击Deploy部署。

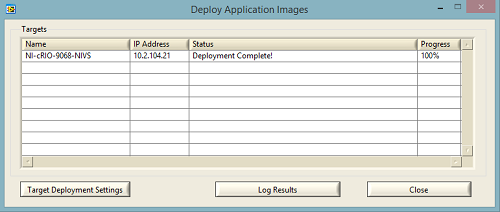

7.这个镜像将被部署到CMS设备中,并且CMS设备将被重启。当设备重启后,你可以通过观察USER1 LED每一秒亮灭的闪烁,来确保镜像被成功部署了。

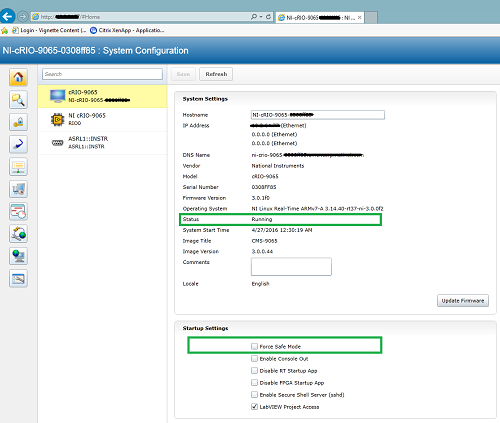

注意,如果你用的是CMS-903X设备,这个设备将会重启到一个Force Safe Mode状态,并且不会自动地运行应用程序镜像。为使CMS-903X脱离Force Safe Mode,你可以通过在浏览器中键入设备的IP地址,来使用Web Interface Framework (WIF),然后在开机设置中不要选择Force Safe Mode。

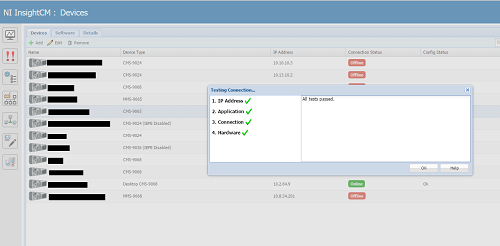

8.当CMS应用程序镜像被部署后,你可以在系统管理页面添加并配置CMS设备。如果网络配置改变了的话,你将需要重新添加这个设备或者重置IP地址。你可以使用测试连接对话框来验证CMS设备正在运行应用程序镜像,操作方法是到Devices页面,选择Action,选择Connection。如果这个应用程序镜像被成功的部署了,CMS设备将会通过Application of the Test Connection 对话框。



相关链接: NI Community: Replication and Deployment Utility (RAD)
White Paper: Replication and Deployment (RAD) Utility
NI InsightCM™ Server 2.0 Help: Adding a New Device Configuration
NI InsightCM™ Server 2.0 Help: Finding or Setting a Device IP Address
