¿Qué Destino Debo Seleccionar para los TPCs: NI TPC-2006, NI TPC-2012, NI TPC-2106/TPC-2106T, NI TPC-2512, y TPCs de Otras Compañías?
Hardware: PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers
Problema: ¿Qué destino debo seleccionar para los TPCs: NI TPC-2006, NI TPC-2012, NI TPC-2106/TPC-2106T, NI TPC-2512, y de otras compañías, debajo de la opción
Target and Devices para mi proyecto en
LabVIEW Touch Panel?
Solución: Usted debe elegir una opción de destino para su dispositivo cuando construye un proyecto de
LabVIEW Touch Panel, aunque la elección del destino dependerá de que tipo de hardware utilice en su aplicación. Antes de que construya una aplicación en Touch Panel, debe instalar el Módulo de Touch Panel y herramientas de
Microsoft requeridas.
Las siguientes tablas incluyen las opciones disponibles para el destino de su dispositivo según el sistema operativo, el dispositivo Touch Panel correspondiente y el procesador
Módulo LabVIEW 8.6 Touch Panel, opciones del destino del dispositivo.
Unidad HMI
|
Sistema Operativo |
Procesador |
Destino para seleccionar en LabVIEW 8.6 |
NI TPC-2006 |
Windows CE 4.2 |
ARM |
NI TPC-2006 Device |
NI TPC-2012 |
Windows CE 5.0 |
x86 |
NI TPC-2012 Device |
NI TPC-2106 |
Windows CE 5.0 |
ARM |
NI TPC-2106 Device |
NI TPC-2106T |
Windows CE 5.0 |
ARM |
NI TPC-2106T Device |
NI TPC-2512 |
Windows XP Embedded |
x86 |
NI TPC-2512 Device |
Dispositivo de otra compañía
|
Windows CE 4.2 |
ARM |
Touch Panel Windows CE 4.2 Device |
Dispositivo de otra compañía |
Windows CE 4.2 |
ARM ó x86 |
TOUCH PANEL WINDOWS CE 4.2 DEVICE |
Dispositivo de otra compañía |
Windows CE 5.0 |
ARM ó x86 |
Touch Panel Windows CE 5.0 Device |
Dispositivo de otra compañía |
Windows XP Embedded |
x86 |
Windows XP Embedded Device |
Módulo LabVIEW 8.5 Touch Panel, opciones del destino del dispositivo.
Unidad HMI
|
Sistema Operativo
|
Procesador |
Destino para seleccionar en LabVIEW 8.5 |
NI TPC-2006 |
Windows CE 4.2 |
ARM |
Touch Panel Windows CE 4.2 Device |
NI TPC-2012 |
Windows CE 5.0 |
x86 |
Touch Panel Windows CE 5.0 Device |
NI TPC-2106/TPC-2106T |
Windows CE 5.0 |
ARM |
NI TPC-2106/NI TPC-2106T |
Dispositivo de otra compañía |
Windows CE 4.2 |
x86 |
TOUCH PANEL WINDOWS CE 4.2 DEVICE |
Dispositivo de otra compañía |
Windows CE 5.0 |
ARM |
Touch Panel Windows CE 5.0 Device |
Módulo LabVIEW 8.2 Touch Panel (Incluyendo 8.2.1), opciones del destino del dispositivo.
Unidad HMI |
Sistema Operativo
|
Procesador |
Destino para seleccionar en LabVIEW 8.2.x |
NI TPC-2006 |
Windows CE 4.2 |
ARM |
Touch Panel Windows CE 4.2 Device |
NI TPC-2012 |
Windows CE 5.0 |
x86 |
TOUCH PANEL WINDOWS CE 4.2 DEVICE |
Dispositivo de otra compañía |
Windows CE 4.2 |
x86 |
TOUCH PANEL WINDOWS CE 4.2 DEVICE |
Dispositivo de otra compañía |
Windows CE 5.0 |
ARM |
Touch Panel Windows CE 5.0 Device |
Los siguientes procedimientos construyen una aplicación de Touch Panel para Windows CE 4.2 con ARM (NI TPC-2006).
- En la ventana de exploración del proyecto, de Click derecho en el proyecto y seleccione New»Targets and Devices. Las figuras 1 y 2 muestran los destinos disponibles con y sin las herramientas de Microsoft.
Figura 1. Destinos para dispositivos sin las herramientas requeridas en LabVIEW 8.20.
Figura 2. Destinos para dispositivos con las herramientas requeridas en LabVIEW 8.20
- Seleccione el destino correcto en el Sistema Operativo Windows CE y el procesador en el HMI. En el caso del TPC 2006, seleccione el dispositivo Touch Panel Windows CE 4.2

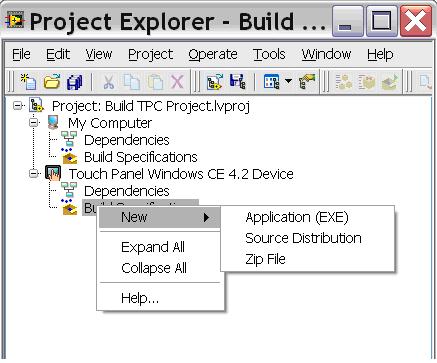

- De click derecho en Build Specifications debajo del destino del Touch Panel en la ventana del Explorador del proyecto y seleccione New»Application, como se muestra en la Figura 3. se muestra la ventana de LabVIEW de Touch Panel Build Specification Properties.
Figura 3. Touch Panel Build Specification Properties en LabVIEW 8.20.

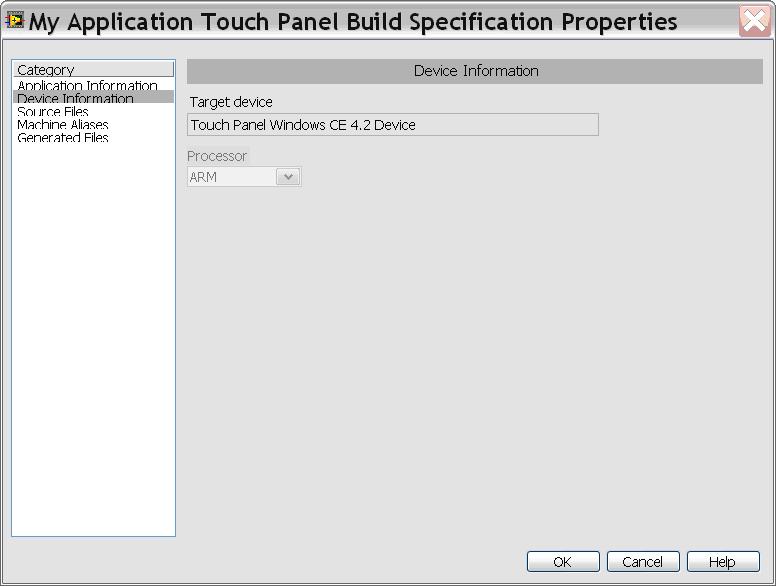

- De click en Device Information dentro de la ventana Touch Panel Build Specification Properties. Asegúrese que la opción correcta de SO y procesador para su dispositivo esta seleccionada.
Ligas Relacionadas: KB 45BE6367: Where Can I Find the Microsoft Tools I Need for the LabVIEW Touch Panel Module?
Archivos Adjuntos:
- TPCwithoutM.JPG
- TPCTargets.JPG
- TPBuildSpec.JPG
- TPDeviceInfo.JPG
Día del Reporte: 01/11/2007
Última Actualización: 04/21/2009
Identificación del Documento: 45ABJV2M
