硬件注意事项
PWM生成和脉冲计数的实现取决于所使用的硬件。最好使用计数器来产生PWM输出。请参考硬件的数据表，以查看该器件上有多少个计数器以及它是否支持PWM。
模块/卡：
- E，S，M和X系列设备–请参阅用户手册
- 其他数字模块–在用户手册中检查它们是否为静态（即软件定时）或硬件定时
- C系列-检查您的C系列模块是否可以访问CompactDAQ（cDAQ）机箱或控制器底板上的计数器或计时器。
机箱/控制器：
- cDAQ –查看用户手册中机箱上的计数器数量。此功能仅在可访问机箱机载计数器的模块中可用。
LabVIEW中带有NI-DAQmx的PWM
要在NI-DAQmx中实现PWM，请确保您已经研究了硬件及其功能。之后，您可以确定适合您应用的最佳解决方案：软件时间或硬件定时PWM。
软件定时脉冲宽度调制如果您的应用在速度和精度方面没有严格的要求，则可以将数字输出与软件定时控制一起使用以产生脉冲序列或PWM。
这是社区中
使用软件定时数字I / O实现
PWM的示例
。硬件定时脉冲宽度调制
- 从示例开始（推荐）
- 启动LabVIEW
- 导航至帮助>>查找示例... ，这将启动NI示例查找器
- 确认您在“浏览”选项卡中，并浏览以下文件夹：硬件输入和输出>> DAQmx >>计数器输出
- 双击您要使用的示例
- 不要编辑此示例。任何更改都将覆盖原始示例。
- 单击文件>>另存为
- 选择适合您需求的选项。建议选择“复制层次结构”到新位置
- 选择位置，然后单击保存
- 关闭示例并在新位置打开示例
- 打开示例的本地副本后，您可以更改示例中使用的配置和通道。
- 从空白框图开始

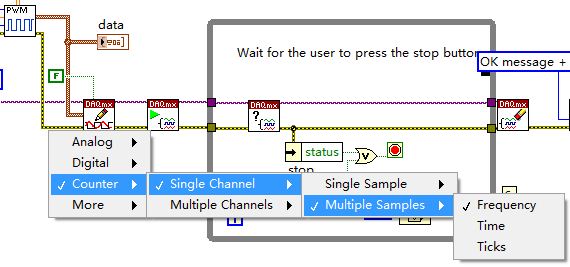

- 使用DAQmx创建虚拟通道VI创建并初始化计数器输出通道。根据您的应用需求，可以通过三种方式在NI-DAQmx中定义计数器输出任务：
- 一氧化碳脉冲频率
- 一氧化碳脉冲时间
- CO脉冲刻度-注意-不同的硬件具有不同的时基，在不同的硬件上运行相同的代码可能会更改脉冲宽度。
为占空比，频率，计数器，空闲状态和初始延迟选择合适的输入。
- 使用DAQmx定时VI可以配置脉冲产生的持续时间。
注意：当不需要采样定时时，例如在脉冲序列生成之类的计数器任务中，应使用Implicit实例。此外，选择“连续”作为采样模式。
- 调用DAQmx Start VI ;该VI开始生成脉冲序列。
- 放置While循环以连续运行，直到用户按下“停止”按钮为止。
- 在While循环内：
- 为占空比创建局部变量。它将与原始占空比变量进行比较，并且比较将在“案例结构”的选择器处进行。
- 放置案例结构：
- 正确的情况：调用DAQmx Write VI。如果占空比已更改，则使用DAQmx写VI设置新的占空比。
- 错误的情况：将所有输入直接连接到输出。如果未更改占空比，则执行条件结构的错误条件，并且不进行任何更新。
- 使用“ DAQmx完成任务” VI检查错误。
- 添加一个“等待下一个毫秒数倍” VI ，以在循环中引入较短的时间延迟。这将阻止循环尽可能快地执行，从而消耗不必要的处理器资源。
- 调用DAQmx清除任务VI清除任务。
- 使用简单错误处理程序VI检查并显示错误。
注意：该图像是LabVIEW片段，其中包含可在项目中重复使用的LabVIEW代码。要使用代码段，请右键单击图像，将其保存到计算机，然后将文件拖到LabVIEW图表上。
