請問我用 NI-SCOPE 時要如何取得觸發訊號前的資料點?

主要軟體:
主要軟體版本: 3.0
主要軟體修正版本: N/A
次要軟體: N/A

問題:

我在使用 NI-SCOPE 這個驅動程式時，如果我想要擷取觸發訊號前的資料點，請問要怎麼做呢?

解答:

用NI-SCOPE時，您可以設定您想要擷取觸發訊號前多少筆的資料。設定的方法在 LabVIEW 裡是用 "ni_Scope Configure Horizontal Timing VI" 中的 "reference position" 輸入參數。在文字化程式語言裡是用 "ni_ScopeConfigureHorizontalTiming 函式中的 "refPosition" 輸入參數。

reference position (refPosition) 輸入參數會以百分比的方式設定參考事件在整個紀錄波形中的位置。百分比的範圍可以為 0-100%，然後表示紀錄波形中觸發訊號前與觸發訊號後各有多少筆資料的比例。

例如，一個 0% reference position 代表您所有擷取的資料都在觸發訊號之後，一個 100% reference position 代表您所有擷取的資料都在觸發訊號之前。以此類推， 50% reference position 代表一半的資料在觸發訊號之前，一半在觸發訊號之後。

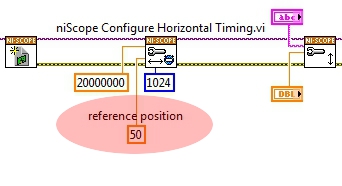

NI-SCOPE Configure Horizontal Timing with a reference position of 50%

相關連結: NI High-Speed Digitizers Help: Horizontal:Reference Position Property
NI High-Speed Digitizers Help: Coercions of Horizontal Parameters
