NI 5911, 5922 그리고 5105에 감쇠 프로브를 사용할 때 신호 감쇠 현상

하드웨어: Modular Instruments>>High-Speed Digitizers (Scopes)

문제점: NI 5911, 5922 그리고 5105에 오실로스코프 감쇠 프로브를 사용하면 신호가 감쇠되는 현상이 나타납니다. 이유가 무엇입니까?

솔루션:

 NI 5911, NI 5922 그리고 NI 5105는 내쇼날 인스트루먼트에서 사용하는 SP200B를 포함한 대부분의 오실로스코프 감쇠 프로브와 함께 사용할 수 없습니다. 감쇠 프로브는 프로브가 보상 할 수 있는 정전용량(보통 35pF)보다 큰 입력 커패시턴스를 가진 기기와 결합 될 때, 신호는 감쇠되고 측정된 진폭은 예상보다 작아집니다.

 NI 5911, NI 5922 그리고 NI 5105는 각각 70pF, 60pF, 그리고 50pF의 상대적으로 높은 입력 커패시턴스를 갖으며 이것은 대부분의 감쇠 프로브에서 신호 감쇠를 일으킵니다. 타사 프로브를 선택할 때, 고품질 측정이 이루어질 수 있도록 이러한 디지타이저의 입력 커패시턴스를 고려해야만 합니다.

 언급된 카드 중 하나를 사용하는 경우, 이는 성능 문제를 피하기 위해 프로브없이 디지타이저의 입력 소스를 직접 연결하는 것을 권장합니다. 아래 그림은 NI 5105와 직접 연결 (그림 1)과 프로브 (그림 2)를 이용했을 때의 차이를 보여줍니다. 그림 2는 NI 5105가 프로브 보상을 할 수 없음을 보여줍니다.

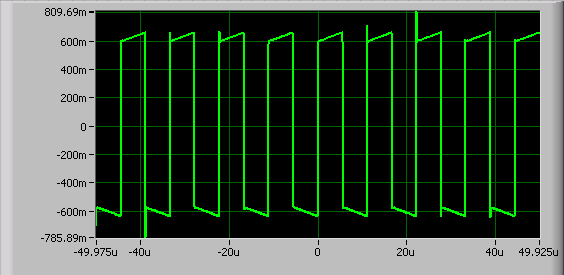

그림 1 : NI 5105에 직접 연결한 경우



그림 2. NI 5105에 프로브를 통해 연결한 경우



 다음은 다양한 어플리케이션에 제안된 해결 방안에 대한 일반적인 내용입니다.

• 프로브가 감쇠에 사용되는 경우, 더 나은 솔루션은 인라인 감쇠기를 사용하는 것입니다. 사용자는 관심있는 주파수 범위 감쇠기의 다양한 종류를 찾아보실 수 있습니다. SMB 120는 내장 10 dB 감쇠를 가진 케이블의 예입니다.(원 신호의 32 % 감쇠)
• 프로브 소스(예, 악어 잭)에 연결해야 하는 경우. 보다 안정적인 연결이 자주 선호되고 있지만, 이 경우는 SMB를 악어잭에 연결하는 것이 좋습니다. SMB 300이 케이블의 좋은 예입니다.
• 어플리케이션이 낮은 입력 커패시턴스를 필요로하는 경우에 보다 포괄적인 시스템 설계를 고려해야 합니다. 하나의 해답은 낮은 임피던스에서 높은 임피던스로 변환하는 능동형 컨버터(전기적 연산 증폭기 회로)를 이용해서 설계하는 것입니다.

 감쇠 프로브에 대한 자세한 내용은  White Paper: Attenuating Probes와 Product Manuals: NI High-Speed Digitizers Help (Probe Compensation)를 참조하십시오. 또한, White Paper: Probe Compensation (Calibration) 안에서 설명된 프로세스는 이러한 디지타이저에선 동작하지 않는 것을 기억하십시오. 사용자는 프로브 보상을 위해 구형파를 제공해야만 합니다.

관련 링크: White Paper: Attenuating Probes
White Paper: Probe Compensation (Calibration)
Product Manuals: NI High-Speed Digitizers Help (Probe Compensation)
