Localizando Componentes Virtuales en mi Esquemático de Multisim

Software Primario:
Versión de Software Primario: 10.0
Versión de Software Primario Corregido: N/A
Software Secundario: N/A

Problema:

Tengo un diagrama esquemático muy grande y cuando hago la transferencia del netlist a Ultiboard recibo una advertencia similar a la que se muestra en la figura 1 a continuación. ¿Cómo localizo estos componentes en mi esquemático?

Figura 1: Advertencia de Componente Virtual.

Solución:

Cualquier componente que no posea información de un empaquetado (footprint) es conocido como un componente virtual en Mutlisim. Cuando usted exporta el netlist a Ultiboard, los componentes virtuales no aparecerán en su PCB. La forma fácil de localizar los componentes virtuales en el esquemático es utilizar el reporte de Bill of Materials. Para accesar este reporte, realice los siguientes pasos:

En Multisim seleccione Reports»Bill of Materials.
La ventana del Bill of Materials aparecerá como se muestra en la Figura 2.

Figura 2: Vista del reporte Bill of Materials.
Seleccione el botón Vir encerrado en rojo en la Figura 2.
Esto mostrará todos los diferentes componentes en su diseño listados como componentes virtuales. Notará que la columna de Package aparece en blanco.

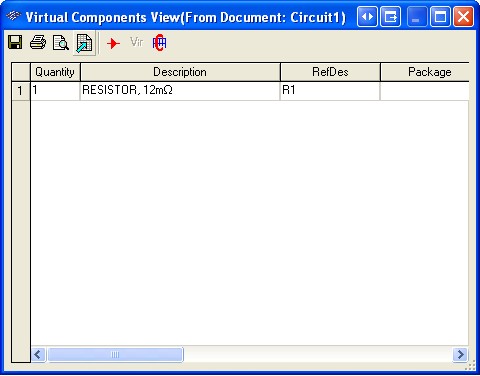

Figura 3: Vista de los Componentes Virtuales.
