可以将运动控制卡的线缆用于M系列数据采集卡吗？

硬件: Motion Control

问题:

我有一个M系列数据采集卡，想要将其连接至一个拥有VHDCI接口的设备。所有的DAQ线缆只在一端拥有VHDCI接口。但是有一个运动控制卡的线缆(SH68-C68-S)拥有两个VHDCI接口。可以将运动控制卡的线缆用于M系列数据采集卡吗？

解答: 虽然SH68-C68-S的接口与M系列数据采集卡相匹配，但是我们不推荐这样使用。通常，在M系列卡上使用SHC68-68-EPM是个更好的选择，而SH68-C68-S则适用于运动控制卡。运动控制卡的线缆不适用于数据采集卡，是因为此电缆是非屏蔽的，不适用于传输模拟信号。

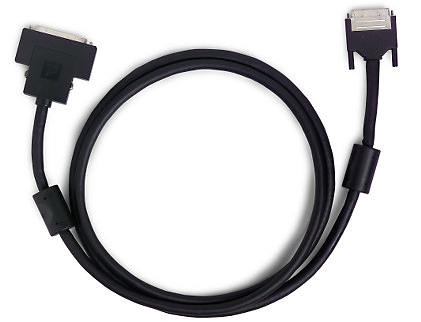

• SH68-C68-S:

• SHC68-68-EPM:

在SHC68-68-EPM中，每一个模拟信号线均拥有独立的屏蔽，以降低噪声干扰。从下面的图中可以看出，整个线缆分为三匝。可以看到，模拟线信号线与其它信号线被区分开来，使用独立的屏蔽以及额外的排扰线。而在SH68-C68-S运动控制卡线缆中，信号线仅为双绞线，没有额外的屏蔽措施。




下面列出了两种线缆的其它一些区别：

• 在DAQ线缆中，所有的地线是相互连接在一起的，而在运动控制线缆中则是分开的。

• 在运动控制线缆中，所有的信号线都是成对的双绞线，而DAQ线缆中，有4根单独的信号线，26对双绞线，8对屏蔽双绞线。因此，二者的管脚定义是不一样的。
