序列連接埠的輸出入接點

硬體: Serial>>RS-232>>PCI-8432/2

問題: 我手上序列埠裝置的的輸出入接點為何? 哪些接點是我在線路循環測試(loop back test)時需要連接的?

解答:

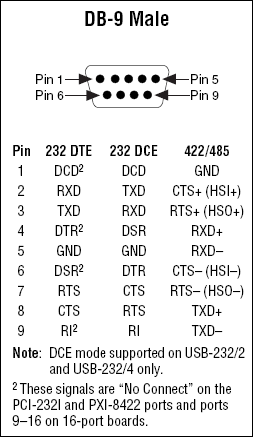

RS-232是一個單端點(single ended)的序列埠，而RS-485與RS-422則是差動(differential)的序列埠。以下圖片列出RS-232、RS-422與RS-485的輸出入接點:



線路循環測試(loop back test)是一個訊號從通訊裝置送出，然後再回到自己本身來接收的測試，主要用來決定是否這個裝置有正常運作。下面的圖片列出RS-232、RS-422與RS-485在線路循環測試時需要連接的接點:

RS-232




RS-422 and RS-485




相關連結:

Example Program: Serial Loop Back Test for LabVIEW
KnowledgeBase 2WR9LNHW: How Do I Do a Loop Back Test with a 485 Port in Two Wire Mode?

附加檔案:

報告日期: 04/24/2007
最後更新: 04/28/2016
文件偏號: 48NB9TBH
