当我将BNC-2120和M系列板卡配合使用时,如何将BNC-2120正交编码器上的UP/DN端和板卡进行连接?现在的问题是M系列板卡上的PFI 10和PFI 11并没有通过BNC-2120引出来,而这两个PFI端口分别是计数器0和计数1的默认计数方向控制端。
还有一个问题,我能否通过指定单根PFI线来控制同一板卡上的多个计数器的计数方向?
对于M系列板卡,计数器0、1的默认方向控制端分别是PFI 10和PFI 11。然而,我们可以指定其它的PFI端做为方向控制端,实现这点只需要通过调用一个DAQmx通道属性结点。文档中的附例提供了实际的解决办法。参考图1介绍了如何使用通道属性结点指定一个外部数字线作为计数器方向控制端,图2告诉我们如何使用单根PFI线来控制同一板卡上的多个计数器的计数方向。

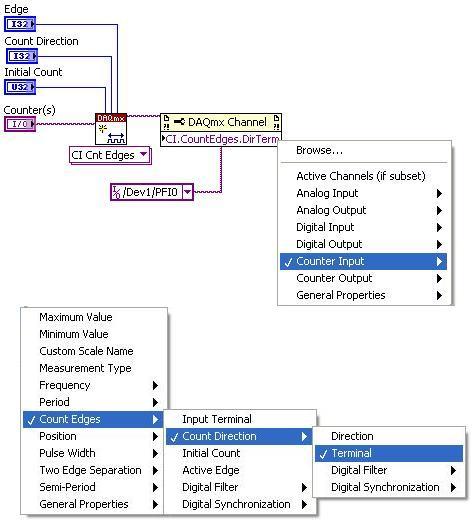

图 1. 通过DAQmx通道属性结点指定计数方向终端
图 2. 多个计数器使用同一FPI端来控制计数方向
如果你将外部信号连接到P0.6和P0.7,你同样可以指定P0.6或P0.7作为计数器的方向控制端,不过这需要你手动输入设备的端口全名。

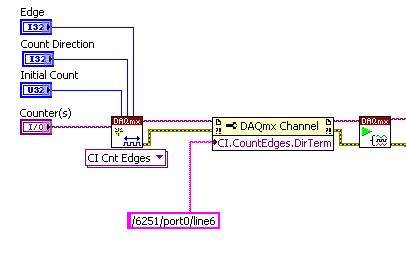

图3. 使用P0.6控制M系列板卡Ctr0的计数方向
|
