NI HDD-826x系列磁盘阵列的驱动安装教程
硬件: PXI/CompactPCI
问题: 我想使用HDD-826x 磁盘阵列,但是windows不能识别,我应该怎样在windows的操作系统下安装驱动?
解答: 磁盘阵列系统包括了三个主要的器件:
- NI-8262 PXIe 模块
- 一根快速x4 电缆
- HDD-826x磁盘阵列
硬件安装将NI-8262放入PXIe机箱的快速插槽并将NI-8262与HDD-826x用一根x4的电缆连接。电缆没有极性,因此可以将电缆的任意端与磁盘阵列或者机箱相连。
先打开HDD-826x的供电电源,此时磁盘阵列不应该上电,当开关处于ON位置时,磁盘阵列会由主机控制器上电。一旦当Windows已被正常启动,PXI系统已经正常供电,再给磁盘阵列上电。此时Found New Hardware Wizard(发现新硬件向导)将会被启动询问是否安装磁盘阵列的驱动。然后过程如下所示:
驱动安装1 在硬件升级向导(Hardware Update Wizard)选择
No, not this time

2 选择
Install from a list or specific location (Advanced)

3 选择
Don't search. I will choose the driver to install

4 按
Have Disk... 按钮将弹出游览对话框

5 按
Browse按钮

6 搜索驱动文件目录并选择后缀为inf的文件允许向导安装。(如果你没有下载驱动,请阅读
KnowledgeBase 4L89JNQX: Drivers for NI Raid Array Products)选择
OK,windows硬件向导将复制需要的文件到注册表。然后文件将会被安装,然后重启PXI控制器。如果NI HDD-836X没有出现在我的电脑请安装步骤7-11。

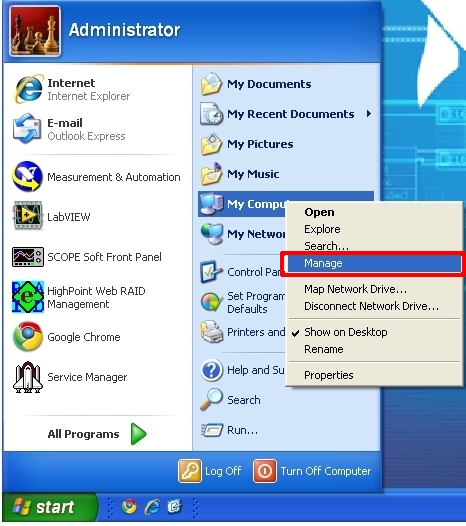

7 电脑重启后选择
start,然后右键
My Computer»
Manage。登录windows电脑管理对话框。

8 展开Storage选择磁盘管理器(
Disk Management),这样将会显示电脑内连接的磁盘。

9
如果磁盘阵列之前已经被分区,跳过第10步,否则右键点击未分区的驱动并选择
New Partition。
设置 volume size, volume label, file system, and formatting options等选项。
注意:如果在32位的windows操作系统上使用NI HDD-8263,windows只能识别2TB及以下分区大小。可以参考
KnowledgeBase 4OQE9FS0: 2 Terabyte(TB) Plus RAID Array Not Found in Windows作为附加信息。

10 如果836x磁盘阵列之前已经分过区,右键点击正常的磁盘容量并选择
Format....

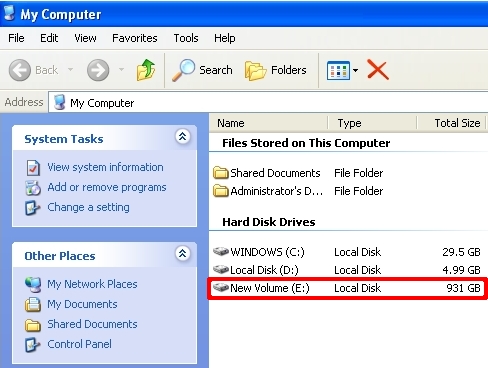

11在格式化之后完整的NI HDD-836x磁盘阵列将会在My Computer.中的 Hard Disk Drives。
相关链接:
附件:
报告日期: 08/28/2008
最近更新: 02/28/2017
文档编号: 4OR7S5QX
