¿Cómo Puedo Definir Manualmente la Escala del Eje X en los Gráficos de DIAdem?

Software Primario:
Versión de Software Primario: 8.10
Versión de Software Primario Corregido: N/A
Software Secundario: N/A

Problema:
¿Cómo puedo definir manualmente la escala del eje X en los gráficos de DIAdem?

Solución:
Al selccionar el panel View en DIAdem, la escala del eje-X estará configurada para mostrar toda la información. Esto puede ser ajustado haciendo uso de las funciones de acercamiento (zoom, en Inglés) en la parte superior del gráfico. Sin embargo, en el panel Report, se le da al usuario un mayor control sobre la escala. Seguidamente se detalla cómo editar las escalas-x desde el panel Report para diferentes versiones de DIAdem.

DIAdem 8.1 y anterior

Haga doble clic sobre el gráfico para abrir el cuadro de diálogo Graph and Axis Definition.

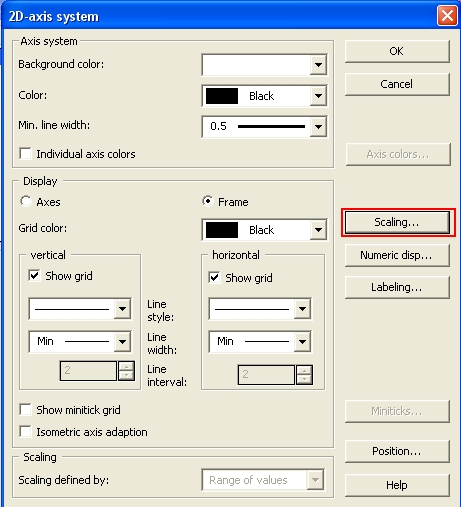

Haga clic sobre el botón Axis Definition en la parte inferior para abrir el cuadro de diálogo 2D- Axis System

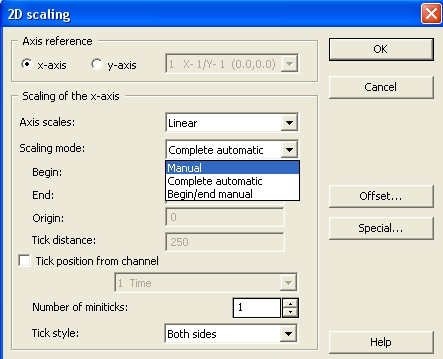

Haga clic sobre el botón Scaling en la sección derecha, para abrir el cuadro de diálogo 2D Scaling

Cambie el modo de escala (Scaling Mode) a Manual, Complete Automatic, o Begin/end Manual.

DIAdem 9.0 y posterior

Haga doble clic sobre el gráfico 2D Axis System para abrir el cuadro de diálogo Curve and Axis Definition.
Seleccione la pestaña titulada Axis Parameters.
Selecccione el modo de escala en el menú de Scaling mode para que sea Manual, Completely automatic, Beginning/end manual, Range and ticks manual, o Ticks manual.

A continuación se detallan las diferencias entre los modos de escala:

Ticks manual: le brinda control sobre el intervalo entre "ticks" sucesivos en el eje X del gráfico.
Range and ticks manual: le brinda control sobre el intervalo entre "ticks" sucesivos en el gráfico y el ámbito mostrado en el eje-X.
Begin/end manual: le brinda control sobre el primer y el último punto en el eje-X.
Manual: Le brinda control sobre el inicio, final, intervalo de "ticks" y el origen del eje-X.
