¿Cómo Configuro el PXI-5152 para una Velocidad de Muestreo en Tiempo Real a más de 1GS/S?



Hardware: Modular Instruments>>High-Speed Digitizers (Scopes)

Problema:
Estoy tratando de configurar mi programa en NI-SCOPE para poder muestrear más rápido de 1GS/S usando el digitalizador PCI-5152. He leído que la tarjeta puede alcanzar velocidades de muestro hasta 2 GS/S, ¿cómo puedo lograr esa velocidad?

Solución:

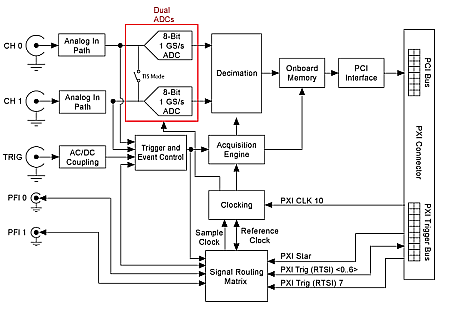

El digitalizador 5152 incorpora dos convertidores análogos digital en paralelo. Cada convertidor está asignado a cada uno de los canales y los mismos son capaces de muestrear a una velocidad de 1GS/S. El comportamiento de este sistema puede ser visto en el siguiente diagrama de bloques:

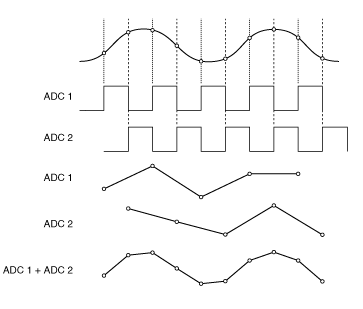

Utilizando esta tarjeta se puede muestrear a una velocidad de 2GS/S usando muestreo de tiempo entrelazado, “TIS – Time Interleaved Sampling”, TIS usa los dos convertidores análogos digital para muestrear la misma señal usando diferentes fases. La tarjeta luego se encarga de unir las muestras para generar una sola señal que resulta ser muestreada a 2GS/S.

Cuando TIS está habilitado, el proceso es automáticamente manejado por el controlador de la tarjeta "driver" a través de los siguientes pasos:

1.    Muestrea ambos canales a la mitad de la velocidad de muestro deseada
2.    Desfasar ambos convertidores análogos digital por 180 grados
3.    Entrelazar los resultados para adquirir el doble de la velocidad de muestreo


La velocidad de muestreo es lograda en un solo canal a través de la división entera del reloj. Por esto en un solo canal se puede muestrear a f/N donde f es la máxima frecuencia de muestreo y N es un número positivo entero.  El habilitar TIS se puede incrementar la frecuencia de muestreo a 2f/N.

Para habilitar TIS utilice uno de los siguientes procedimientos:
    1. Cambiar a verdadero la propiedad ‘Enable Time Interleaved Sampling’
    2. Especificar un solo canal para la adquisición de la señal
  1. Utilizar el atributo: ‘NISCOPE_ATTR_ENABLE_TIME_INTERLEAVED_SAMPLING’.
  2. Especificar un solo canal para la adquisición de la señal usando: ‘NISCOPE_ATTR_CHANNEL_ENABLED’.
Es importante mencionar que si estas propiedades no son establecidas correctamente dos errores se pueden encontrar, estos son:
