在C系列模块中的LSB weigh和offset是什么？

硬件: PXI/CompactPCI>>Controllers

问题:

我正在Labview中使用Nominal to Binary.VI 这个范例程序。然而，这个VI中有一个数值控件需要设置LSB Weight和Offset的值，对于这个C系列模块要输入哪个值？

解答:

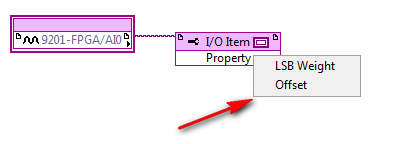

一些C系列的CompactRIO (cRIO)模块包含了LSB Weight和Offset值的硬件规范。这些值可以在Labview中使用FPGA的属性节点来读取，然后输入到Nominal to Binary.VI的前面板中。这样的操作会使正确的值输入到VI中。需要注意的是一些属性是与模块的规范相对应的，而一些属性是与通道相对应的。

Nominal to Binary.VI可以在您的电脑[LabVIEW]\examples\CompactRIO\Shared中找到。

附件中可以看到一个范例程序，演示了对2个NI C系列模块使用属性节点。您可以把这个VI保存到您的FPGA目标项目下。注意这些属性不是对所有模块都适用的。

对于使用LSB Weight和Offset值的范例，请查看 Developer Zone Example: Asynchronous I/O and PID Control with Compact RIO.

相关链接: NI C Series I/O Modules
Developer Zone Example: Asynchronus I/O and PID Control with Compact RIO

附件:





报告日期: 12/29/2008
最近更新: 06/12/2015
文档编号: 4SSAC461
