NI 9237电桥测量配置时报错 -200077



硬件: CompactDAQ>>Analog Input Modules>>NI 9237

问题:

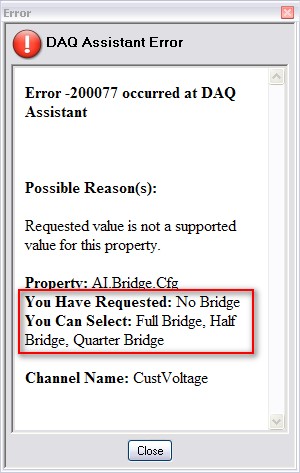

当使用NI 9237进行用户自定义带激励电压测试任务时,选择无桥时会报错-200077

I



解答:

NI9237是一个记录比例数据的设备,记录从传感器获取的mV/V的测量值。mV/V是输出电压与输入电压的比例。最典型的情况是这些传感器是应变片,在激励下会产生相对于内部应变片的电压值。根据外部使用情况,应变片的电阻值会改变,电阻值的变化会以电压改变的方式被传感器返回。

 在应变测量时最常用的配置是使用惠斯通全桥电路,且应变的阻值为350欧姆。您需要根据您的传感器手册来明确传感器参数细节。

注意:NI9237是一个全桥或半桥测试模块。如果需要使用1/4桥的传感器,您需要自己外接半桥或者使用NI9944或NI9945这两种1/4桥测量附件。您可以在附件连接中查找到NI 9237的操作手册和用户手册作为参考。





相关链接: Product Manuals:  NI 9237 Operating Instructions and Specifications (June 2009)
Knowledge Base 533HT79G:  How Do I Configure a Load Cell in MAX with the NI 9237?
Knowledge Base 5318O39G:  DAQmx Custom Scales in Measurement and Automation Explorer (MAX) for the NI 9237
Knowledge Base 2VHCQ9Q8:  What Do the Units of Millivolts per Volt of a Load Cell Mean?
