NI-9233はDC電圧やDCオフセットを測定できますか?



ハードウェア: Modular Instruments>>Dynamic Signal Acquisition and Analysis (DSA)>>USB-9233

問題:
NI-9233モジュールを使用して一定DC電圧/オフセットを測定できません。NI-9233はDC電圧を測定することはできますか?


解決策:

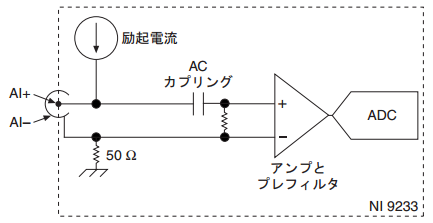

いいえ、測定できません。NI-9233は、ACカプリングのデバイスです。これは、下図に示すようにDC電圧およびDCオフセットを除去するための直列コンデンサがあることを意味します。カプリングは、常に有効でソフトウェア選択はできません(NI-9234は、AC/DCカプリングをソフトウェアで選択可能です)。

製品マニュアル: NI 9233 操作手順と仕様(PDF)』の18ページに示すとおり、-3dB時のACカットオフ周波数は0.5 Hzです。




関連リンク:
製品マニュアル: NI 9233 操作手順と仕様(PDF)
技術サポートデータベース 1H59Q2W3: ACカプリングとDCカプリングについての基本情報
サンプルプログラム: Programmatically Setting AC and DC Coupling for Individual Channels on one DAQmx Task
