NI-DMM模块上的AUX输入有何用处?

硬件: Modular Instruments>>Digital Multimeters (DMM)>>PCIe-4065, Modular Instruments>>Digital Multimeters (DMM)>>PCI-4065, Modular Instruments>>Digital Multimeters (DMM)>>PXI-4072, Modular Instruments>>Digital Multimeters (DMM)>>PCI-4060, Modular Instruments>>Digital Multimeters (DMM)>>PXI-4071, Modular Instruments>>Digital Multimeters (DMM)>>PCI-4070, Modular Instruments>>Digital Multimeters (DMM)>>PXI-4070, Modular Instruments>>Digital Multimeters (DMM)>>PXI-4060, Modular Instruments>>Digital Multimeters (DMM)>>PC-4060, Modular Instruments>>Digital Multimeters (DMM)>>PXI-4065

问题: 我正想购买NI的DMM模块，我想知道AUX接头有何用处。我需要它么？

解答:

NI-DMM前面板上的辅助 (AUX)接口用于扩展该设备的连接性能，这样会便于该板卡与独立于PXI系统或者其所处PC的信号和设备之间进行通信。

AUX接口主要有两个用途：

1. SCXI 开关模块配置

因为DMM有较高的精度和分辨率，而通道数有限。通过使用Switch/DMM配置，使用开关来路由信号到DMM，可以使通道数增加到用户自定义的数目。

更多信息可以参考Switch/DMM硬件配置，该文档可在下面链接和NI-DMM & NI-Switch帮助文件中找到。

2. 外部触发或与NI 和第三方设备握手

为了将触发源引入到DMM，或者多个DMM（如果你想要同步他们），你可以将其直接连入到模块的前面板。如果没有外部连接提供外部触发源，你可能需要使用PXI系统的另一个设备，比如一款多功能DAQ板卡，将外部触发源路由到PXI背板上，使得DMM可以使用该触发源。当在一个PC中同步多个DMM时，AUX触发尤为有用。如果没有前面板上的AUX接口，很难通过PCI使得多个DMM共享触发信号。实现该功能的方法在链接中的文档Configuring a PCI-4070 DMM to Receive a Start Trigger from Another PCI Device中有详细的解释。

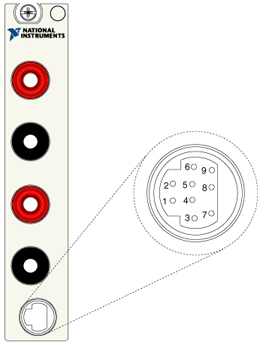

AUX接头包含9个管脚

管脚分配 :

当使用外部触发和握手时

2 Ground
3 AUX Trigger In
6 Measurement Complete (MC)
9 External Trigger In (Trigger/Sample Trigger)

SCXI 通信
1–5, 7–9 SCXI 通信
