在Labview中查看VBAI中处理的图片

主要软件:
主要软件版本: 1.0
主要软件修正版本: N/A
次要软件: N/A

问题:

在使用VBAI运行Labview VI时候，结果不会显示到VBAI中去。单独运行Labview这个步骤时候，运行结果看起来是对的。怎么可以在VBAI中看到正确的图片？

解答:

一般情况下，VBAI会在运行Labview VI这一步骤的之后更新图片原有位置的图片，不过如果VI被用于修改目标图片，VBAI就不会根据新的图片自动更新。但是它会返回未经修改的原有源图片。对于大多数的函数来讲，这个可以通过连线的方式来将图片源连接到目标图片上。但是当需要使用不同的图片格式时候，实现起来就比较复杂（Bayer Decoding）。

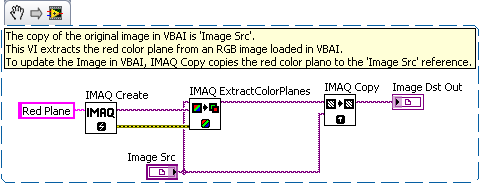

下面的一个范例就演示了如何通过编程的方式来设置目标图片从而使得它能够在VBAI中自动更新：

相关链接: KnowledgeBase 379F4EPS: How Do I Save Images With Vision Builder for Automated Inspection? KnowledgeBase 432GM1IZ: Migrating a Vision Builder for Automated Inspection Script to LabVIEW

附件:





报告日期: 07/13/2007
最近更新: 04/01/2014
文档编号: 4BCB87MJ
