¿Por Qué Mi WSN Sensor Power No Prende?

Software Primario:
Versión de Software Primario: 1.0
Versión de Software Primario Corregido: N/A
Software Secundario: N/A

Problema:

Estoy utilizando un nodo NI WSN-3202 (entradas analógicas). Cuando implanto código LabVIEW en el nodo inalámbrico de red (WSN) y enciendo programáticamente la terminal Sensor Power, nunca se enciende. ¿Por qué?

Solución:

Para encender la terminal externa Sensor Power, simplemente lea uno de los canales de entradas analógicas. Para que una propiedad sea aplicada al nodo (ejemplo: encender la terminal Sensor Power) primero debe ocurrir una lectura analógica.

Por ejemplo, si está encendiendo un sensor digital desde el nodo WSN-3202 (entrada analógica) y leyendo solo señales digitales, aún así tiene que realizar una lectura analógica para establecer una propiedad tal como encender o apagar la alimentación externa. La figura 1 ilustra el caso Start en el cual nunca encenderá la terminal Sensor Power (si solo se realizan lecturas digitales). La figura 2 ilustra el caso Start en el cual la terminal Sensor Power encenderá. La figura 3 ilustra el caso Sample en el cual solo se leen datos digitales y son transmitidos al WSN Gateway.

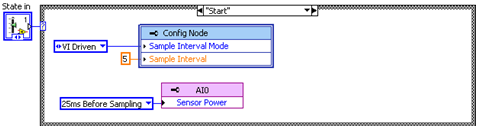

Figura 1. WSN Caso Start

(La propiedad para encender la terminal Sensor Power no se aplicará)

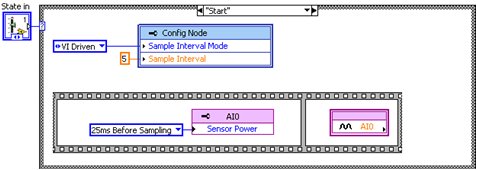

Figura 2. WSN Caso Start

(Se aplicará la propiedad para encender la terminal Sensor Power)

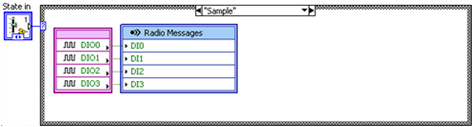

Figura 3. WSN Caso Sample

(Un ejemplo donde solo se leen señales digitales)

Ligas Relacionadas:

Products and Services: Wireless Sensor Networks
Product Manual: NI WSN-3202
KnowledgeBase 50QI4DMK: Can I Power the Digital Output Lines of the WSN-3202 With the Sensor Power Pin?

Archivos Adjuntos:

Día del Reporte: 11/02/2009
Última Actualización: 12/30/2009
Identificación del Documento: 531AR1XY
