如何在没有LabVIEW Real-Time模块的条件下使用FieldPoint 或者Compact FieldPoint



主要软件:
主要软件版本: 1.0
主要软件修正版本: N/A
次要软件: LabVIEW Modules>>LabVIEW Real-Time Module
硬件: Compact FieldPoint

问题:

我想使用FieldPoint 或者Compact FieldPoint,但是我没有LabVIEW Real-Time模块,我应该如何使用FieldPoint面板中的VI和FieldPoint 或者Compact FieldPoint通信呢?



解答:

如果你没有使用RT模块,或者使用一个没有控制器的FieldPoint网络模块,你可以使用FieldPoint面板中的VI和FieldPoint 或者Compact FieldPoint通信(FieldPoint面板和NI-FieldPoint驱动一起安装的)


使用 FP Read VI  或者 FP Write VI 来读取或者写入FieldPoint,右键单击FieldPoint I/O点输入端然后创建常量或者控件,你可以利用浏览来选择常量或者是控件,并且查看你要使用的FieldPoint或者模块和通道。

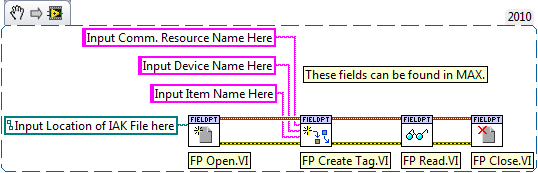

同时,你也可以使用FP Open VI, FP Create Tag VI FP Read VI, FP Write VI 或者 FP Close VI来实现主机和[c]FP的通信,你需要参考IAK文件,  Comm Resource Name, Input Device Name,以及Item Name。下面的截图是一个主机的读操作的简单示例。

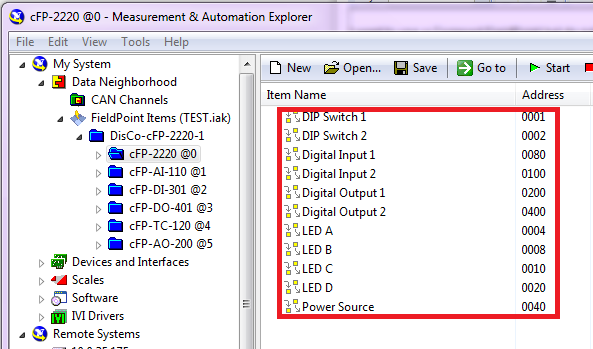

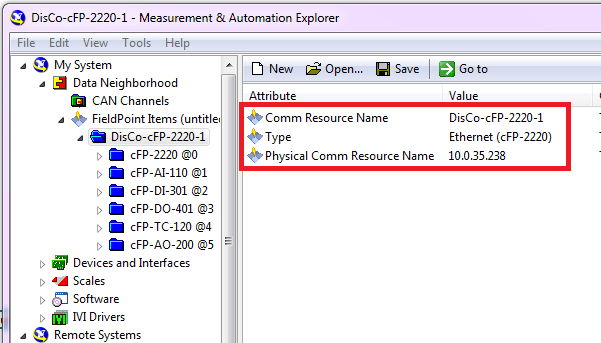

  Comm Resource Name, Input Device Name,以及Item Name必须和MAX以及IAK文件中的内容一致。下图高亮框中便是上述的这些信息。





你可以参考 Developer Zone Community: Reading IAK File in LabVIEW as 2D Array of String  并且在你系统上创建一系列的FieldPoints和他们对应的一系列相关参数。


相关链接: Developer Zone Tutorial: What is NI Compact FieldPoint?
Developer Zone Community: Reading IAK File in LabVIEW as 2D Array of String
KnowledgeBase 2J5DQHS0: Application Fails to Download to My Real-Time Target
