为什么在VideoMASTER中做彩条测试时,彩条显示为灰度图?
主要软件: Multimedia Test>>NI VideoMASTER (Legacy)
主要软件版本: 1.0.3
主要软件修正版本: N/A
次要软件: N/A
问题: 我在VideoMASTER中做彩条测试,但是当我在图像选版中刷新时,发现彩条显示为灰度图。这是为什么?
解答: 有两个原因可能会导致该现象发生:

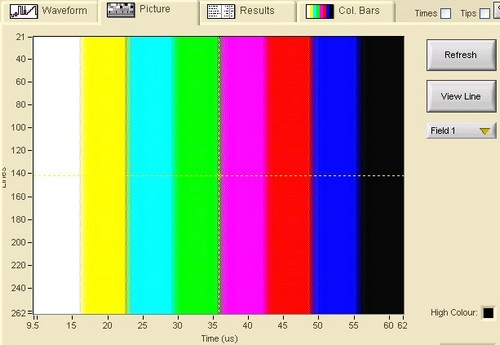

原因之一:VideoMASTER 2.2.0之前的版本是不支持显示彩色图像的。所以出现你描述的原因很可能是由于你使用的是VideoMASTER2.2.0之前的版本。VideoMASTER2.2.0版本在做彩条测试时,将如下图所示,然而,对于2.2.0之前的版本在图像栏中只能显示灰度图。
这个信息包含在VideoMASTER的发布记录中,随软件一起安装到你的电脑上。你可以从下面路径找到该发布记录:
<microLEX Systems>\VideoMASTER\Releasenotes.htm
.
原因之二:
在VideoMASTER 3.0中,图片显示将只显示标准的NTSC和PAL信号。其载波频率分别为3.58MHz和4.43MHz。然而,存在另外格式的PAL信号如PAL-N和PAL-M其载波频率为NTSC的载波频率3.58MHz,但是在行数以及帧的刷新率上面却遵照PAL标准。在VideoMASTER中这些信号仍然是按照PAL信号格式进行采集的。因为这些信号是按照PAL标准进行采集,所以在显示图像时仍检测4.43MHz的载波频率,而非按照这些信号本身3.58MHz进行检测。
相关链接:
附件:
报告日期: 06/29/2009
最近更新: 04/05/2018
文档编号: 4YSHDQ0O
