SCXI-1121和SCXI-1122的完整精度表

硬件: SCXI>>Modules>>SCXI-1121, SCXI>>Modules>>SCXI-1122

问题:

我该如何计算出SCXI-1121和SCXI-1122 的绝对精度？

解答:

SCXI-1121和SCXI-1222的精度如下表所示：

这些表格涵盖了除  SCXI-1121 User Manual和SCXI-1122 User Manual外的更多信息，我们可以使用下列的信息来计算出精度。

[+] Enlarge Image

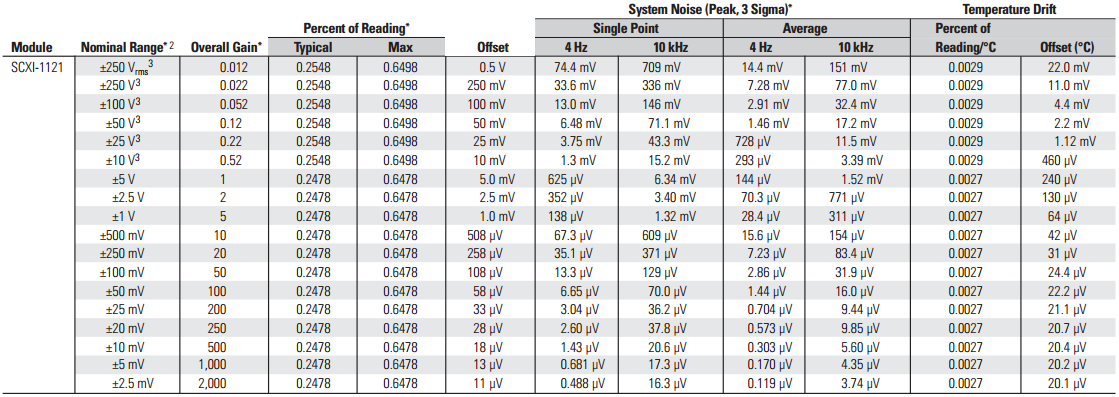

Figure 1: SCXI-1121 Accuracy Table


[+] Enlarge Image

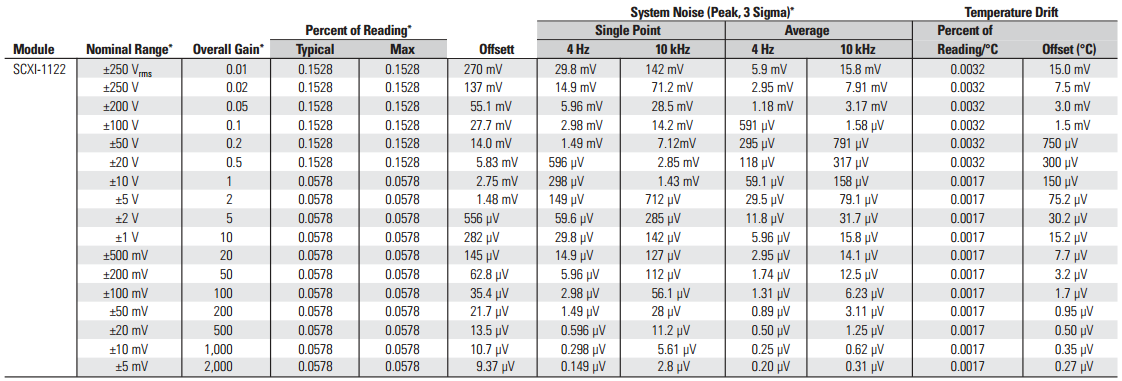

Figure 2: SCXI-1122 Accuracy Table

我们可以使用下式来计算绝对精度：
Absolute Accuracy = (Voltage Reading * Percent of Reading) + (Offset Error) + (System Noise)

例如：针对SCXI-1121，如果我们想要计算5V信号，1增益，4Hz带通滤波器，可以使用下列数据进行计算：
Absolute Accuracy = +/- (5V * .6478%) + (5.0mV) + (144uV) = +/- .0375 V



相关链接: Knowledgebase 2X4HGEBG: How Do I Calculate Absolute Accuracy or System Accuracy?
Product Manuals: SCXI-1121 User Manual
Product Manuals: SCXI-1122 User Manual
Product Datasheet: SCXI Isolated Universal Input Module
