错误 -200180 或者 -1074126831 发生于使用独立拓扑连接



硬件: Switches>>Multiplexer/Matrix>>PXI-2530

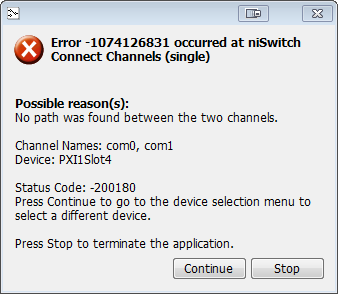

问题: 我试图建立一个连接,涉及到支持独立拓扑的开关模块(如PXI-2530B或PXI-2576)上的一个KCOM继电器,我收到以下错误。
错误:-1074126831 在两个通道之间找不到路径。

解答: 请注意,在使用独立拓扑时,需要控制单个继电器以完成路由。

例如,当PXI-2530B配置为独立拓扑时,我们可以访问所有可用的通道。如果您尝试连接需要多个继电器的两个通道来完成连接,则可能会出现此错误。如果连接了只需要一个继电器闭合的路径(Ch0-> Com0,Ch32-> Com2,Ch64-> Com4等),就没有问题。

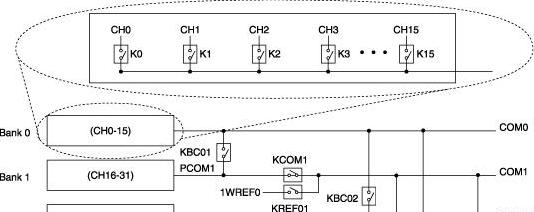

需要多个继电器的连接示例是Ch15-> Com1(参见下图)。 为了连接这两个通道,必须连接NI-SWITCH软件前面板(SFP)或程序中的中间路径(Ch15-> PCom1和PCom1-> Com1),而不仅仅是连接一个继电器。
注意:请参考设备»NI PXI-2530 / 2530B»独立拓扑下的NI开关帮助,确定连接两个通道是否需要中间连接。 对于支持独立拓扑的任何其他开关模块,都有一个对应条目。

相关链接:

附件:





报告日期: 04/29/2009
最近更新: 12/27/2016
文档编号: 4WS8CSSL
