如何在DSA板卡上通过程序更改输入信号的增益大小？
主要软件: Driver Software>>NI-DAQmx
主要软件版本: 7.0
主要软件修正版本: N/A
次要软件: Driver Software>>NI-DAQ, Driver Software>>NI-DSA
硬件: Counter/Timers (TIO)>>Devices>>PXI-6602
|
||||||||||||||||||||||||||||||||||||||||||||||||||
问题:
我有一张DSA的板卡与我的输入信号相接并且进行数据采集。在数据手册上我看到该DSA的板卡允许根据输入信号的范围，通过程序设置输入增益的大小。我仔细寻找了可以实现该功能的vi，但是并没有找到能够实现该功能的VI。请问该如何通过程序设置该值呢？
解答:
NI-DAQmx
在DAQmx驱动中，在使用DAQmx创建任务通道VI时会自动根据输入信号的最大值最小值设置来确定输入增益（对C系列也是相同的）。你也可以通过程序的方式获取或者设置增益，这需要通过DAQmx通道属性节点实现。通过属性节点设置增益的方法如下所示：

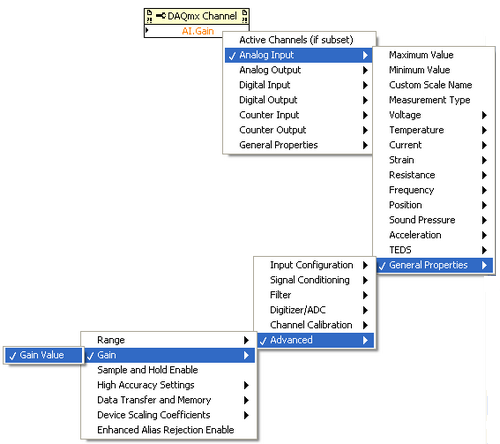

在Functions Palette»Measurement I/O»DAQmx»Channel Node 下选中通道属性节点，下拉展开。你可以通过点击属性节点并选择Analog Input»General Properties»Advanced»Gain»Gain Value。然后右键点击属性节点，选择Change All to Write ，将属性节点变为写入状态。
Traditional NI-DAQ
在Traditional NI-DAQ中，如果是在LabWindows/CVI或者C开发环境中，你需要使用的增益单位为dB。在LabVIEW中使用Traditional NI-DAQ，你可以在 AI 配置Vi中设置输入限制的参数。
以下表格显示了NI 447x和445x的DSA设备的增益设置及响应电压范围。
| NI 4453, NI 4454, NI 4472/B, and NI 4474 | ||
| Gain | Full-Scale Range (peak) |
|
| Linear | Log | |
| 1 | 0 dB | ± 10.0 V |
| NI 4451 and NI 4452 | ||
| Gain | Full-Scale Range (peak) |
|
| Linear | Log | |
| 0.1 | -20 dB | ± 42.4 V |
| 0.316 | -10 dB | ± 31.6 V |
| 1 | 0 dB | ± 10.0 V |
| 3.16 | +10 dB | ± 3.16 V |
| 10 | +20 dB | ± 1.00 V |
| 31.6 | +30 dB | ± 0.316 V |
| 100 | +40 dB | ± 0.100 V |
| 316 | +50 dB | ± 0.0316 V |
| 1000 | +60 dB | ± 0.0100 V |
45xx 系列
NI 455x的设备的增益可以在-20dB到60dB之间进行选择，增益的增加量为10dB。例如，对于20dB的响应，增益为10（计算方法为:20 dB = 20 log (10)）。这就意味着输入信号会被倍增10倍，所以输入电压的范围应该在±1.0 V。该范围决定了板卡在该增益下能够允许的最大最小输入电压。
在LabVIEW中设置对应增益的输入范围时，是通过NI-DSA设置输入电压VI实现的。在LabWindows/CVI 或C开发环境下需要使用以下函数进行设置：NIDSA_set_input_voltage_range (ViSession DSAsession, ViString inputSelect, ViInt32 voltageRange)
以下表格显示了NI 455x DSA板卡对应不同增益下响应电压的范围。左边列出的值是根据voltageRange计算获得，并且与右边的输入电压范围相关。
| NI 4551/4552 | |||
| Gain | Full-Scale Range (peak) |
||
voltageRange |
Linear | Log | |
| 0 | 0.1 | -20 dB | ± 42.4 V |
| 1 | 0.316 | -10 dB | ± 31.6 V |
| 2 | 1 | 0 dB | ± 10.0 V |
| 3 | 3.16 | +10 dB | ± 3.16 V |
| 4 | 10 | +20 dB | ± 1.00 V |
| 5 | 31.6 | +30 dB | ± 0.316 V |
| 6 | 100 | +40 dB | ± 0.100 V |
| 7 | 316 | +50 dB | ± 0.0316 V |
| 8 | 1000 | +60 dB | ± 0.0100 V |
相关链接: Product Manuals: PCI-4451/4452/4453/4454 User Manual
Product Manuals: NI 447x Specifications
KnowledgeBase 1KTGIC0O: How Can I Programmatically Set the Input Gain on a Dynamic Signal Acquisition (DSA) Device?
