랩뷰 2014와 멀티심 13.0.x 공동 시뮬레이션 플러그인(Co-Simulation Plug-In)을 어떻게 설치합니까?



주요한 소프트웨어: Electronics Workbench>>Multisim
주요한 소프트웨어 버전: 13.0.1
문제가 해결된 소프트웨어 버전: N/A
부차적인 소프트웨어: LabVIEW Modules>>LabVIEW Control Design and Simulation Module

문제점:
랩뷰 2013과 2012 인스톨러의 멀티심 13.0.x를 통해서 멀티심 공동 시뮬레이션 플러그인(Co-simulation PlugIn)을 설치했습니다. 그런데 설치후에 사용할 수 없습니다.


솔루션:

이 문제가 정상적으로 해결이 된다면, 멀티심 13.0.x를 위해 설치된 동일한 공동 시뮬레이션 플러그인은 랩뷰 2014에 맞게 수동으로 설치 되어질 수 있습니다.

랩뷰 2014의 플러그인 수동 설치를 하려면 아래 내용을 따라서 수행하시면 됩니다.

요구사항: 이 문서를 따라 하시기 전에 PC에 랩뷰 2014와 LabVIEW Control Design and Simulation Module 2014가 필수적으로 설치 되어 있어야 합니다.

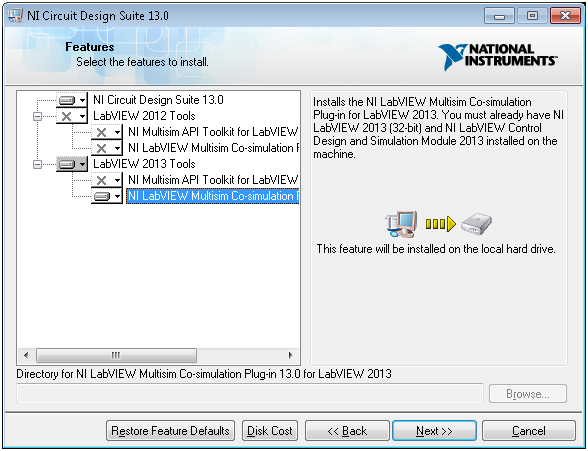

  1. Circuit Design Suite 13.0.x 인스톨러를 실행합니다. 다음과 같은 설치 선택 화면에서 NI LabVIEW Multisim co-simulation plug-in 13.0 for LabVIEW 2013 를 선택합니다.

이 단계의 마지막에서, 당신의 컴퓨터에 공동 시뮬레이션 플러그인이 설치 될 것입니다.  설치가 완료 되면 다음 단계를 따라 하십시오

  1. 랩뷰 2014에 대한 코어 공동 시뮬레이션 플러그인 기능을 수동으로 설치하려면, 윈도우의 랩뷰 2013 경로에서 동일한 경로의 랩뷰 2014 경로에 아래의 폴더를 복사하십시오 :
    • C:\Program Files\National Instruments\LabVIEW 2013\vi.lib\Simulation\EMI\Plugins\Multisim Design

      * 이 문서 마지막의 노트를 참고

  1. 수동으로 공동 시뮬레이션 플러그인 문서를 설치하려면, 윈도우의 랩뷰 2014와 동일한 경로에 랩뷰 2013 경로에서부터 다음의 파일을 복사하십시오 :
    • C:\Program Files\National Instruments\LabVIEW 2013\help\msmcosim.chm
    • C:\Program Files\National Instruments\LabVIEW 2013\help\msmcosim.txt
  2. 설치 확인:
    • LabVIEW 2014 실행
    • 새 VI 생성
    • 블록 다이어그램 열기
    • 팔레트에서 Control & Simulation » Simulation를 검색하고 시뮬레이션 루프를 배치합니다.
    • 팔레트에서 Control & Simulation » Simulation » External Models 검색하고 Multisim Design 노드를 배치합니다.
    • 기본 도움말(Ctrl-H)를 열고 배치한 멀티심 설계 노드를 마우스 커서를 위치시키십시오.
    • 기본도움말 창의 멀티심 설계 노드에서 상세도움말 링크를 클릭하십시오.
멀티심 설계 노드가 성공적으로 배치되고, 이 도움말이 동작한다면 공동 시뮬레이션(Co-simulate)를 할 준비가 되었습니다.

노트: 윈도우 64비트 버전을 사용하는 경우에는 경로 중 Program Files 대신에 Program Files (x86)로 변경하며 나머지는 그대로 사용하시기 바랍니다.
