传感器映射快速VI：常见问题
主要软件:
主要软件版本: 1.0
主要软件修正版本: N/A
次要软件: N/A
|
||||||||||||||||||||||||||||||||||||||||||||||||||
问题: 使用传感器映射快速VI时，有哪些常见问题需要我注意呢?
解答: 在LabVIEW 8.6中使用传感器映射快速VI的时候，有几个可能存在的问题需要我们特别注意。
- 传感器映射快速VI只能读取.stl或者.wrl files，并且只支持ASCII格式的。如果你想读一个二进制文件格式，LabVIEW可能会死机。 可以参考下面链接查看更多相关信息： KnowledgeBase 4VQ9DURQ: Loading a Model in the 3D Sensor Mapping Express VI Causes LabVIEW to Hang
- 你必须将该快速VI的Control Refnum 输出端，连接到3D图片控件，以便在程序运行时能够看到此模型。
- 当将传感器定位于模型中线框的节点时，传感器的精确度较高。如果将传感器定位于模型中线框上，其精度较低。当传感器自由放置于线框之外的话，精度最差。
- 按住 <Ctrl> 键可以在控件内移动模型，按住 <Shift> 键可以进行放大和缩小模型。
- 为了能够移动和查看映射的模型目标，你必须对3D图片控件进行设置：Camera Controller » (Anything other than None) 。在camera controller中的其他选项的差别如下：
Spherical - 物体将沿着在开发软件中设定的旋转主轴进行旋转。
Flying - 物体目标将沿着摄像头的轴进行旋转（相比于前两种方式比较难控制）。这种变换移动方式与飞机控制方式正好相反。
Oriented - 物体将沿着物体的主轴进行旋转，用户可以随意“抓取”他们希望的旋转轴。
Auto Redraw - 如果选择该默认模式，那么这个物体目标将根据操作实时连续更新。如果没有选择该模式，那么重绘就会有一定的延迟，看起来有些不稳定不连续。

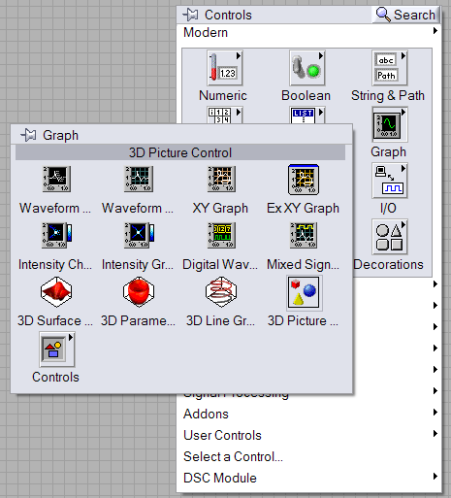

最常见的问题是没有选择camera controller，造成模型物体非常大，没有用户控件可以操作。如果是这种情况，可以停下程序，在前面板上右键单击3D图片控件，在下图所示的下拉菜单里面，选择 Camera Controller。
相关链接: Developer Zone Tutorial: Connect Sensor Data to 3D Models
LabVIEW 8.6 Help: Sensor Mapping Express VI
LabVIEW 8.6 Help: Mapping Data Using the Sensor Mapping Express VI
KnowledgeBase 4VQ9DURQ: Loading a Model in the 3D Sensor Mapping Express VI Causes LabVIEW to Hang
