¿Cómo Configuro una Celda de Carga en MAX con el NI-9237?
Hardware: CompactDAQ>>Analog Input Modules>>NI 9327 with D-SUB, CompactRIO>>Analog Input Modules>>NI 9327 with D-SUB
|
||||||||||||||||||||||||||||||||||||||||||||||||||
Problema:
¿Cómo configuro una celda de carga en Measurement & Automation Explorer (MAX) con el NI 9237?
Solución:
DAQmx 9.1 introdujo una tarea Force (Bridge) que incorpora la escala personalizada en la configuración por defecto. La tarea Custom Voltage with Excitation todavía se incluye para compatibilidad con el código existente y preferencia del usuario. Si utiliza la tarea Custom Voltage with Excitation, siga los pasos descritos en la sección DAQmx 9.0.2 o Anterior en la sección a continuación. Los pasos a continuación muestran cómo configurar una celda de carga en MAX antes y después de DAQmx 9.1
DAQmx 9.1 y Superior
1. Seleccione Create New NI-DAQmx Task al hacer clic derecho sobre NI-DAQmx Tasks o en la barra de herramientas.
Figura 1: Cree una nueva tarea
4. Configure los parámetros para el dispositivo.

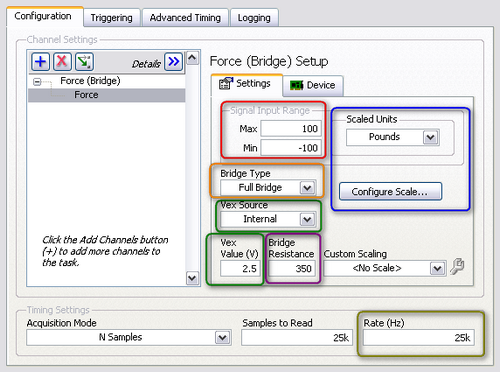

Cada sección tiene un color listado en paréntesis que corresponde a su ubicación en la figura a continuación.
a. Signal Input Range (Rojo)
Los límites superiores e inferiores del transductor en la unidad de fuerza, por ejemplo libras, Newtons, kilogramos (fuerza).
b. Voltage Excitation (Vex) Source (Verde)
Seleccione la fuente de excitación para la celda de carga. El valor Internal Excitation significa que el NI 9237 suple el voltaje. Una fuente externa debe utilizarse cuando se utiliza la opción External Excitation y la fuente está conectada al NI 9237 por medio de las terminales cerca de la parte inferior del módulo.
Vea las especificaciones de su celda de carga para determinar el voltaje de excitación requerido. El NI 9237 puede proveer 2.5 V, 3.3 V, 5 V, o 10 V de excitación. Si un valor diferente es seleccionado, entonces el módulo utilizará el valor más cercano que esté incluído en la lista.
No es posible utilizar una combinación de Internal Excitation y External Excitation, ya que hay diferencias en la circuitería interna del dispositivo dependiendo de la selección.
Nota: Como se detalla en las Especificaciones del NI 9237, cuyo enlace se encuentra al final del artículo, la máxima potencia que puede ser suplida por el NI 9237 es 150 mW. Si se necesita más potencia, debe utilizar excitación externa proveída por otra fuente.
Esto es una menor preocupación al usar sensores pasivos, por ejemplo, sensores basados en galgas extensiométricas, ya que el cambio en la resistencia se mide a partir de la estimulación. Verifique los requerimientos de potencia cuando utilice sensores que requieren circuitería para ser energetizados, por ejemplo, TEDS, donde suplir menor potencia al transductor puede causar mediciones incorrectas. Para más información sobre transductores pasivos, vea Knowledge Base: What Determines if a Transducer Is Active or Passive? en la sección de Enlaces Relacionados.
c. Bridge Type (Naranja)
Se refiere al tipo de puente del sensor, el cual se puede encontrar en las especificaciones del sensor. El NI 9237 es un módulo de entrada analógica con medio o puente completo. Un sensor que necesita un cuarto de puente se puede utilizar si se utiliza una resistencia externa para crear el medio puente o usar el Accesorio de Terminación de Cuarto de Puente NI 9944 o NI 9945.
d. Scaled Units (Azul)
El NI 9237 devolverá mediciones en mV, por lo que una escala personalizada debe aplicarse para obtener mediciones en otra unidad. Por defecto, se crea con la tarea Force (Bridge) e incluye opciones como Newtons, Libras, y kilogramos (fuerza). Al presionar sobre la flecha de menú al lado de Scaled Units desplegará opcines adicionales como se muestra a continuación.
Para unidades no enlistadas, cree una tarea Custom Voltage with Excitation y aplique una escala personalizada como se explica en la sección DAQmx 9.0.2 y Anterior.
Figura 2: Opciones de Unidades
e. Bridge Resistance (Morado)
Especifica la resistencia del sensor mientras no tenga una carga. Este valor típicamente se puede encontrar en la documentación del sensor bajo Terminal Resistance.
f. Rate (Hz) (Dorado)

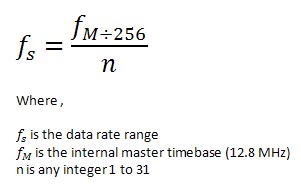

Recuerde que el NI 9237 tiene tasas de muestreo limitadas y se redondean al valor disponible más cercano. La siguiente ecuación provee las tasas de muestreo disponibles para el NI 9237:
Cuando utilice el tiempo base maestro interno de 12.8 MHz, el resultado son tasas de muestreo de 50 kS/s, 25 kS/s, 16.67 kS/s, y así hasta 1.613 kS/s, dependiendo del valor de n. Vea Instrucciones de Operación y Especificaciones del NI 9237 las en la sección de Enlaces Relacionados para más información.
DAQmx 9.0.2 y Anteriores
Figura 4: Cree una nueva tarea
4. Configure los parámetros para el dispositivo.

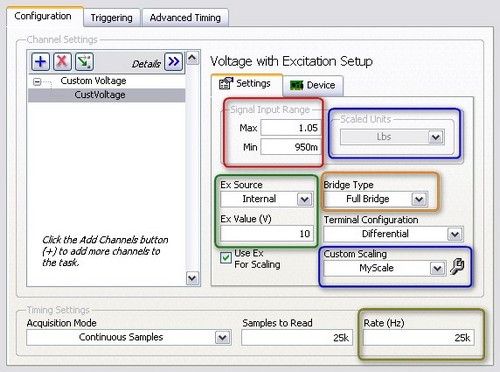

Cada sección a continuación tiene un color listado en paréntesis, el cual corresponde a su ubicación en la figura a continuación.
a. Signal Input Range (Rojo)
Sin importar el valor de excitación aplicado, el rango máximo para el NI 9237 es +/- 25 mV.
b. Excitation Source (Green)
Seleccione la fuente de excitación para la celda de carga. La opción Internal Excitation significa que el NI 9237 suple el voltaje. Una fuente de poder externa debe utilizarse para la opción External Excitation y la fuente está conectada al NI 9237 por medio de las terminales cerca de la parte inferior del módulo.
Vea las especificaciones de su celda de carga para determinar el voltaje de excitación requeridodif. El NI 9237 puede suplir valores de 2.5 V, 3.3 V, 5 V, o 10 V de excitación. Si un valor diferente es seleccionado, entonces el módulo utilizará el valor más cercano incluído en la lista.
No es posible usar una combinación de Internal Excitation y External Excitation, ya que hay diferencias en el equipo dependiendo en la selección.
Nota: Como se detalla en las Especificaciones del NI 9237, la máxima potencia que se puede suplir por medio del NI 9237 es 150 mW. Si más potencia es requerida, entonces utilice excitación externa proveída por otra fuente.
Esto es una preocupación menor con los sensores pasivos, por ejemplo, sensores basados en galgas extensiométricas, ya que el cambio en resistencia se mide a partir del estímulo. Verifique los requerimientos de potencia cuando utilice sensores que requieren circuitería para ser energizados, por ejemplo, TEDS, donde una potencia insuficiente puede causar mediciones incorrectas en el transductor. For more information about passive transducers, see Knowledge Base: What Determines if a Transducer Is Active or Passive? en la sección de Enlaces Relacionados.
c. Bridge Type (Naranja)
Se refiere al tipo de puente del sensor que usualmente se puede encontrar en las especificaciones del sensor. El NI 9237 es un módulo de entrada analógica de medio puente o puente completo. Un sensor de cuarto de puente puede utilizarse si un sensor externo es usado para crear un medio puente o usar un Accesorio de Terminación de Cuarto de Puente NI 9944 o NI 9945.
d. Custom Scaling (Azul)
El NI 9237 devolverá lecturas en mV, por lo que una escala personalizada debe aplicarse para obtener lecturas en otra unidad. Una escala personalizada convertirá los valores devueltos por el dispositivo a una unidad final, por ejemplo, libras, Newtons. Si se aplica una escala personalizada, entonces las unidades escaladas deben desplegarse como se muestra a continuación. Por defecto, ninguna escala personalizada es selecccionada y las unidades de la escala son Voltios. Para más información vea Knowledge Base: DAQmx Custom Scales in Measurement & Automation Explorer (MAX) for the NI 9237 en la sección de Enlaces Relacionados.
e. Rate (Hz) (Dorado)
Recuerde que el NI 9237 tiene tasas de muestreo limitadas y se redondean al valor disponible más cercano. La siguiente ecuación provee las tasas de muestreo disponibles para el NI 9237:
Cuando utilice el tiempo base maestro interno de 12.8 MHz, el resultado son tasas de muestreo de 50 kS/s, 25 kS/s, 16.67 kS/s, hasta 1.613 kS/s, dependiendo del valor de n. Vea las Instrucciones Operativas y Especificaciones del NI 9237 en la sección de Enlaces Relacionados para más información.
