¿Cómo Puedo Acceder a Todas mis E/S Elementales en mi Tarjeta de Evaluación ARM?
¿Cómo Puedo Acceder a Todas mis E/S Elementales en mi Tarjeta de Evaluación ARM?
Software Primario:
Versión de Software Primario: 1.1
Versión de Software Primario Corregido: N/A
Software Secundario: N/A
Problema: Yo estoy utilizando las tarjetas de evaluación MCB2300, MCB2400 o una EK-LM3S8962 con el módulo de LabVIEW Embedded Development para ARM. Yo quiero utilizar un nodo de E/S elemental que no se encuentra en la lista de mi Tarjeta de Evaluación. ¿Cómo Puedo Acceder a mis E/S Elementales?
Solución:
Para poder acceder a todas las líneas de E/S elementales de un dispositivo ARM, primero debe agregar un dispositivo genérico ARM.
- En la Ventana de Exploración de Proyectos, de Click Derecho en Project:<your project name> y seleccione New » Targets and Devices.

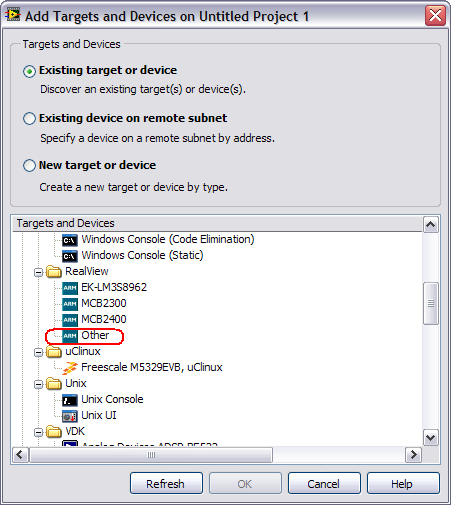

- En la ventana de diálogo de Add Targets and Devices expanda Embedded » RealView, y seleccione Other.

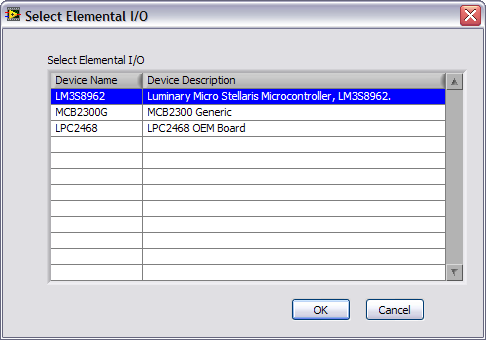

- En la Ventana de Explorador de Proyectos de Click Derecho en Other, para referirse a otro dispositivo y seleccione Select Elemental I/O. En la ventana de dialogo de Select Elemental I/O, usted observará varias opciones para el nombre del dispositivo que corresponde a su Tarjeta de Evaluación ARM.

Las Tarjetas de Evaluación ARM y sus correspondientes dispositivos genéricos.
Tarjeta de Evaluación |
Dispositivo Genérico
|
EK-LM3S8962 |
LM3S8962 |
MCB2300 |
MCB2300G |
MCB2400 |
N/A |

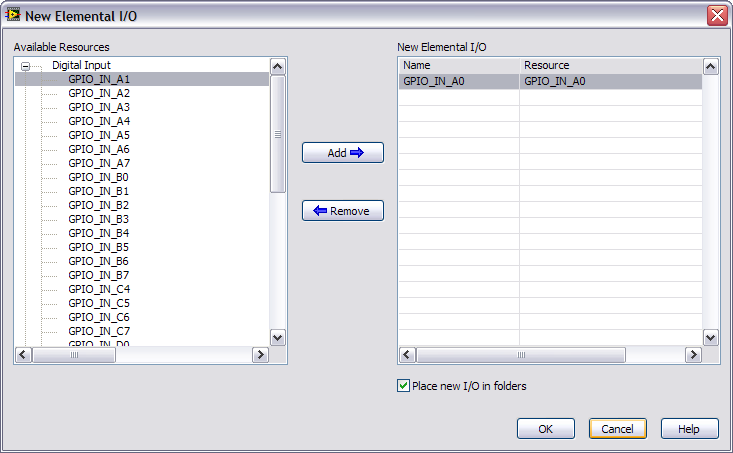

- De Click en OK. Ahora puede seleccionar un nodo nuevo de E/S elementales para agregarlo al proyecto, lo puede hacer dando click derecho en Other target y seleccionando New » Elemental I/O.
- Ahora puede seleccionar y agregar todas las E/S elementales disponibles del dispositivo para el Proyecto de LabVIEW.
Nota:
- El tipo de dispositivo Other también puede ser utilizado para el dispositivo Phillips NXP LPC2378 y Phillips NXP LPC2468. Ambos dispositivos deben utilizar el nombre de dispositivo LPC2468 cuando se seleccione las E/S elementales de la ventana de diálogo Select Elemental I/O
- El dispositivo EK-LM328962 tiene la misma E/S elemental, a pesar de que si elige el dispositivo de la ventana de diálogo Add Targets and Devices Add o de la ventana Select Elemental I/O con el dispositivo genérico Other.
Ligas Relacionadas: KnowledgeBase 4V28T8DP: How do I access all Elemental I/O on my Blackfin Evaluation board?
Archivos Adjuntos:
Día del Reporte: 03/02/2009
Última Actualización: 04/30/2009
Identificación del Documento: 4V1FBDDO
