USB-6008/6009のアナログ入力回路に関して

ハードウェア: PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers, PXI/CompactPCI>>Controllers

問題:
USB-6008/6009のユーザーマニュアルに載っているアナログ入力回路がよくわかりません。無接続状態のチャンネルをMAXのテストパネルで確認すると約1.4Vが測定されますが、定電圧を入力すると正常に測定できます。このデバイスの入力回路はどうなっているのでしょうか？

解決策:
『NI USB-6008/6009 ユーザガイドと仕様』 には、下記の図が記載されています。

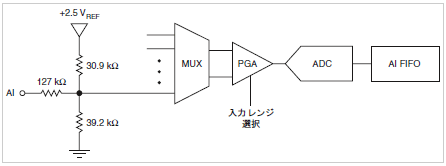

図1. NI USB-6008/6009アナログ入力回路

USB-6008/6009は、一般的なDAQボードの入力回路と異なり、入力電圧がこのデバイスの集合抵抗によって±10Vのレンジから±1.2 Vにスケールされ、1.23Vシフトされます。これはAD変換器の入力レンジが0～2.5 Vであるためです。無接続状態で、抵抗端の分圧器は約1.4Vを出力します。MAXのテストパネルではこの電圧を測定していることになります。

関連リンク:
製品マニュアル： NI USB-6008/6009 ユーザガイドと仕様
技術サポートデータベース 3RH97BRM： USB-6008/6009でRSE接続すると約-1.4Vのオフセットが発生する
