재부팅 이슈에 대한 cRIO-908x BIOS 업데이트

하드웨어: CompactRIO>>Controllers>>cRIO-9082, CompactRIO>>Chassis (Backplanes)>>cRIO-9081

문제점:

cRIO-908x 초기 버전 중, 정상상태에서 스스로 재부팅이 되는 현상이 간혈적으로 발생합니다. 또한 매우 드물게 부팅이 되지 않은 현상이 생기기도 합니다. 스스로 재부팅되는 현상은 윈도우 기반 시스템이 정상상태에 있을 때 제한적으로 나타나게 됩니다. 그러나, 부팅 실패는 윈도우 기반 시스템과 RT 기반 시스템 둘 다에서 발생하게 됩니다.

이러한 두 가지 이슈들은 BIOS 버전이 1.0.0f9 이전 버전을 갖는 cRIO-908x와 Revision E 이전의 cRIO-908x에서 발생됩니다.

솔루션:

BIOS 1.0.0f9 업데이트는 이러한 리부팅 이슈들을 해결 하기 위한 것입니다. NI는 모든 시스템들에서 BIOS를 최신 버전으로 업데이트 하는 것을 추천합니다. cRIO-9081/2 BIOS 버전 확인과 BIOS를 업데이트 하는 과정은 아래와 같습니다.

BIOS 버전 확인:

1. 파워를 켜시거나 컨트롤러를 리셋하여 주십시오

2. 컨트롤러가 부팅하는 동안, DEL키를 눌러 BIOS 셋업 유틸리티로 들어가십시오.

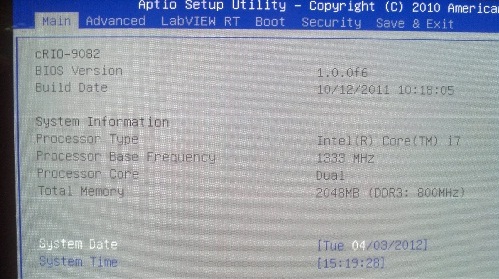

3. 아래 그림에 나타낸 바와 같이 BIOS 셋업 유틸리티의 Main탭에서 BIOS의 버전이 표시됩니다. 아래의 경우, 1.0.0f6 BIOS 버전을 1.0.0f9나 그 이상의 버전으로 업데이트 해야 합니다.

설치 단계:

1. 필요한 경우, 덮어쓰기를 할 수도 있기 때문에 USB 플래시 드라이브를 준비해 주십시오.

2. DOS로 부팅 가능한 USB 플래시 드라이브를 생성하기 위해 아래 첨부 파일에서 BIOS_cRIO-908x_1.0.0f9_USB.zip내의 "CreateUSBUtilityDisk.exe"를 실행 하십시오.

3. 여러분의 컨트롤러에 USB 플래시 드라이브를 연결하십시오. 다음 절차에 따라 여러분의 컨트롤러가 USB 플래시 드라이브로 부팅하도록 설정합니다.

컨트롤러가 부팅하는 동안, DEL 키를 눌러 BIOS 셋업 유틸리티로 들어가십시오. (기존의 모든 변경 사항들은 BIOS 리셋이 완료된 후에 모두 리셋 됨을 유념하십시오.)
LabVIEW RT >> Boot Configuration에 들어가서 Windows/Other OS로 설정되어 있는지 확인하시기 바랍니다. 변경을 하셨다면, 저장과 리부팅을 위해 F10 >> Yes >> Enter를 입력하시기 바랍니다.
Advanced >> USB Configuration에 들어가서 Legacy USB Support가 활성상태로 되어 있는지 확인해 주시기 바랍니다.
Advanced >> USB Configuration >> Mass Storage Devices에 들어가서 Auto로 선택해 주십시오.
BIOS 셋업 유틸리티 내에 Boot>>Hard Drive BBS Priorities에 들어가서 리스트 중 맨 위를 USB로 변경해 주십시오(Boot Option #1).
Boot>>Boot Option #1에 들어가서 리스트 중 USB가 맨 위에 있는지 확인해 주십시오.
저장과 리부팅을 위해 F10>>Yes>>Enter를 입력하십시오.

4. 컨트롤러가 DOS로 재부팅될 때, BIOS를 플래시하기 위해 화면상의 지시사항을 따라 주십시오.

5. 일단 시스템이 BIOS 업데이트 과정을 시작하면, 프로그램이 완료될 때까지 반드시 기다리십시오. 그렇지 않으면, 시스템 충돌이 일어나고 부팅이 되지 않을 것입니다.

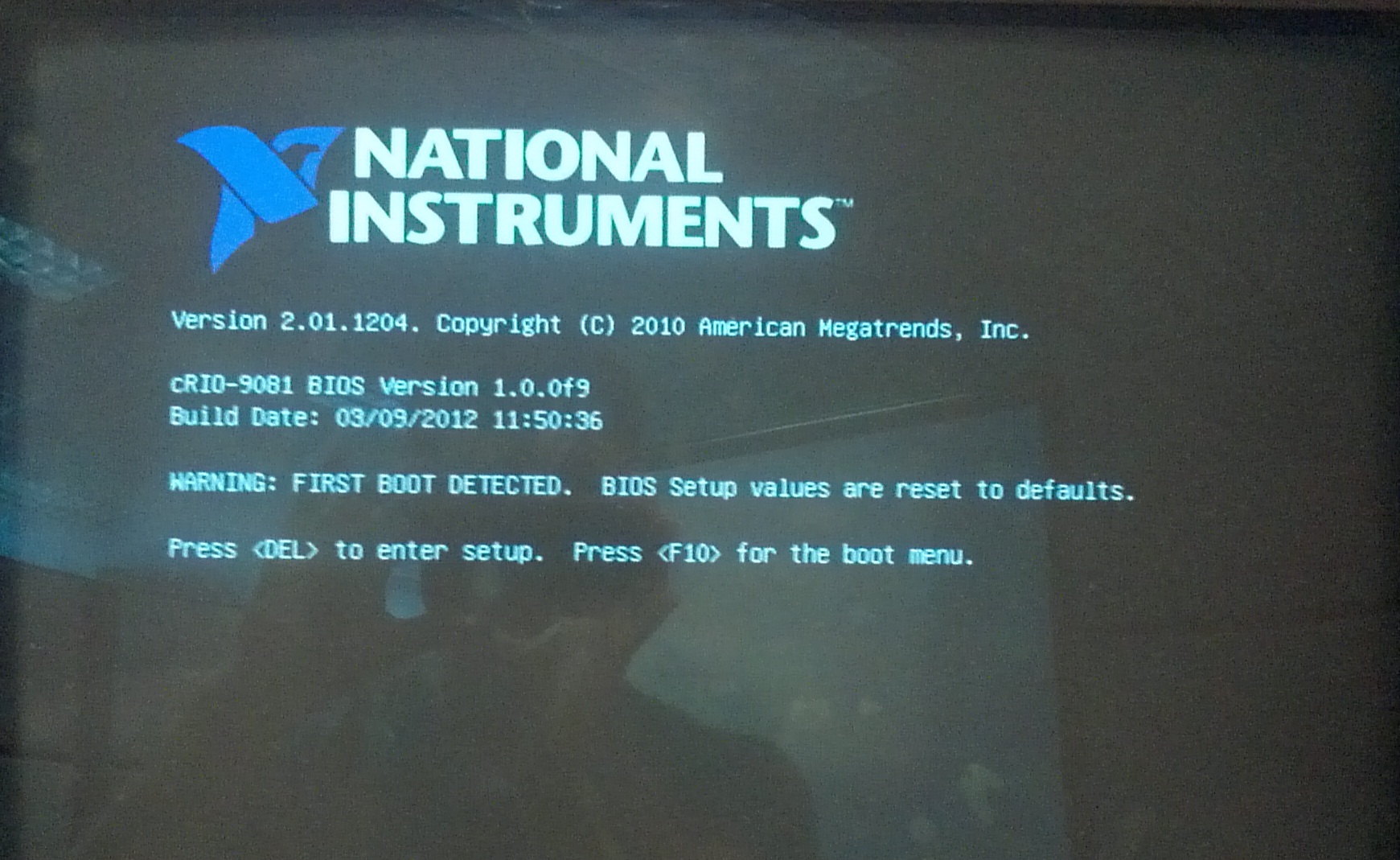

6. 프로그램이 완료되면 컨트롤러가 자동으로 재부팅 되고 내쇼날인스트루먼트 시작화면에서 "FIRST BOOT DETECTED. BIOS Setup values are reset to defaults."라는 경고 메시지와 함께 BIOS 버전과 빌드 날짜가 나타나게 될 것입니다(아래화면 참조). 이러한 시작화면 후에, OS는 플래시 과정이 정상적으로 진행되었다고 로딩할 것입니다.
