PXIe-4300 300V 隔离规格说明



硬件: Multifunction DAQ (MIO)>>SC Express>>PXIe-4300

问题: 我发现PXIe-4300标称是一个300V的设备。当我使用PXIe-4300进行高电压采集的时候,我必须注意哪些问题?

解答:

PXIe-4300 在输入端可以测量高达±300V的信号,在进行高电压测量的时候,使用者必须牢记以下几点考虑:

以下几个例子是可能的配置:

举例 1: 假设AI-和COM相连:

通道0和1之间的电势差 = (10V + 250V) - (-10V + 230V) = 260V - (220V) = 40V

上述配置是支持的,因为每个通道的AI+/- 端都在+/-10V以内,并且通道间、通道对地的共模压差加上信号变化之后也在300V的允许范围内。



举例 2: 假设AI-和COM相连:

通道0和1之间的电势差 = (300V + 0V) - (-10V -10V) = 300V + 20V = 320V

上述的配置是不支持的,因为通道0和1之间的电势差达到了320V,这违反了通道间压差小于300V的规定,虽然没有违反通道对地300V的隔离要求。

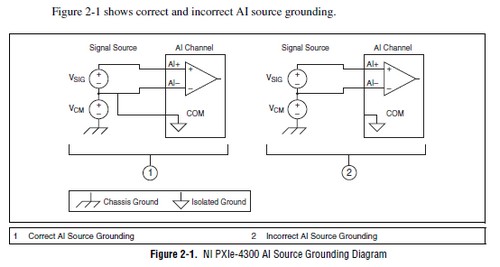

注意:  同样需要注意的是该模块有一个±11V的工作电压。存在于AI+和AI-之间的电压不能超过±11V。同样的存在于AI和COM的电压也不能超过±11V。当使用TB-4300B时,电压将被衰减30倍,下图是连接信号到PXIe-4300的参考连线图:






相关链接:
Product Manuals: NI PXIe-4300 User Manual
Product Manuals: NI PXIe-4300 Device Specifications
Product Manuals: NI PXIe-4300 and TB-4300/B/C User Guide and Terminal Block Specifications
KnowledgeBase 66IFB1HJ: PXIe-4300 Terminal Block Effect on Input Impedance
KnowledgeBase 4HKFIMGP: Different Types of Isolation: Channel-to-Channel, Bank (Channel-to-Bus), and Channel-to-Earth Ground Isolation

附件:





报告日期: 07/14/2010
最近更新: 01/27/2017
