針對使用非標準攝影機或視訊輸入PCI-1410 的設定
硬體: Image Acquisition (IMAQ)>>Analog Image Devices>>PCI-1410
問題: 我該如何使用設定 PCI-1410 從非標準攝影機或視訊輸入擷取?
解答: 美商國家儀器為非標準攝影機提供 camera files,例如 Sony HX-HR70, JAI CV-A1, JAI, CV-A2 及 JAI CV-M1。如果您是使用其中一個攝影機,您可以使用 NI 所提供的camera file。
若攝影機沒有對應的 camera file,您可以參考以下的PCI-1410 設定方式:
- 將 AreaScan(1410) 複製,並另外命名。
- 開啟 Measurement & Automation Explorer (MAX),並且展開 NI-IMAQ 設備下的 PCI-1410。

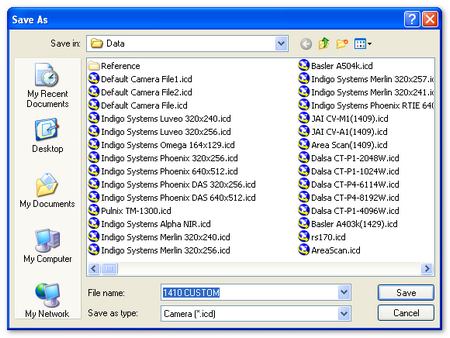

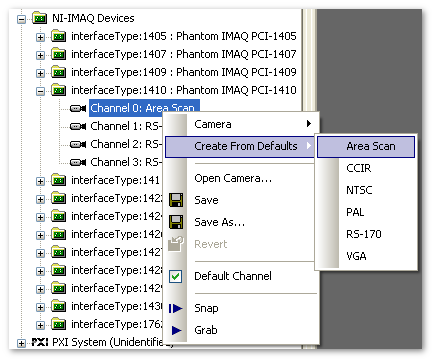

- 在對應的通道上按下右鍵,並選取 Create from Defaults»Area Scan ,將這新的 camera file 另存新檔。

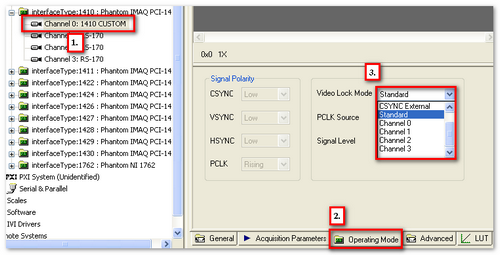

- 選取 PCI-1410 上使用您剛剛所產生camera file 的 video channel,並且在 Operating Mode分頁下,選取訊號對應的 Video Lock Mode。
- 若訊號中包含同步 sync 訊號,請選擇 Standard
- 若 CSYNC 訊號是在另外一條線路上提供,請選擇 CSYNC External
- 若 HSync and VSync (HD/VD) 訊號是在另外一條線路上提供,請選擇 External H
- 若 Hsync, VSync 及 PCLK 都存在,請選 External
- 若您選取的 lock mode提供調整選項,您可以為訊號設定極相 (polarity )。
- 在視窗上方按下 Save 按紐,將您的變更儲存。
- 將此 camera file 於文字編譯器(例如:記事本)打開,並只修改以下設定
- 將 MaxImageSize(Width, Height) 的寬度修正每條線的最大的 pixel clock cycle 。此值應該包含整條線的 line period 並且大於擷取的像素量 (number of acquired pixel)。高度則應該設為畫幅 (Frame) 的總共線數,此值應該包含 total frame period 並且大於擷取的線數。這些值都可以從攝影機的手冊中得知。
- 將 VCODivider 設在範圍內的為最大值: 100MHz ≤ PCLK * VCODivider ≤ 500MHz。此參數需要您得知訊號的大約 pixel clock frequency。有效設定為 2, 4, 8 及 16。
- 將 LinePixels 跟 LinePixelsRef 設為每條線的總 pixel clock cycles (total number of pixel clock cycles per line)。這個數值應該包括整條線的period (entire line period) 並且大於擷取的像素量 (the number of acquired pixels)。
- 儲存 camera file 並在 MAX 按下 F5 重新更新。在 Acquisition Parameters 分頁下,將 Top 和 Left offset 設為 0,並將 Width 和 Height 設為您期待的畫面大小。

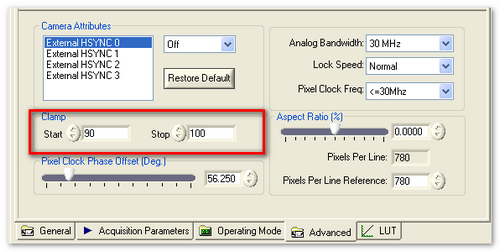

- 在 Advanced 分頁,將 Clamp Start 及 Clamp Stop 值分別設為 10 及 20,除非您得知訊號的設定。

- 將您視訊訊號接上並且試著擷取畫面。

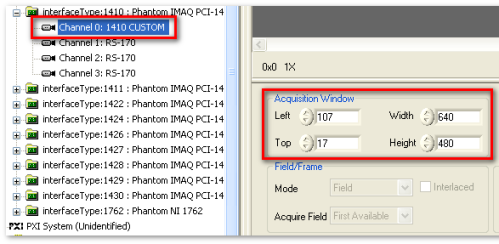

- 很有可能畫面會的上方及左邊都有黑邊,此時可以調整 Acquisition Windows 裡的 Top 和 Left offsets 來消除這些黑邊。
- 若畫面被水平壓縮或是拉長,您需要調整 MaxImageSize, LinePixels 及 LinePixelsRef (將數值保持一致)。將這些值調高會使 PCI-1104 取樣速度提高並且將畫面水平拉寬,相反則會將畫面水平壓縮。
- 若擷取畫面雜訊過大,或是水平帶狀出現,那 claming period 有可能需要調整。試著增加或減少 Start 及 Stop 值,但兩個值的差異保持在 10 左右。
- 一旦您的畫面已在正中央,並且有正確的解析度及畫面比例,此時可將設定存取。確定您的 camera file 沒有同時在編輯器中開啟之後,即可將檔案儲存。
- 此時若您需要微調畫面品質,您可以在 camera file 需要調整最後一個參數:用文字編譯器將 camera file 開啟, DPAOffset 參數控制 pixel clock 跟 HSync 訊號的相位差 (Phase Difference) 。合法範圍為 0 到 63,代表著 一個 pclk cycle。大部分的影像訊號在 0 左右的時候會有最佳的畫質。將 DPAOffset 上下調整並同時觀察影像品質,每次調整後,必須將 camera file 儲存並在 MAX 下重新開啟。
相關連結: KnowledgeBase 3I9FKE6W: Differences between the PCI-1410 and the PCI-1409KnowledgeBase 3Q6FPGMQ: What Constitutes a "Standard" Analog Video Signal and When Do I Need a PCI-1410 to Acquire Non-Standard Analog Video Signals?
