¿Qué Es RTSI y Cómo se Configura?

Hardware: Multifunction DAQ (MIO)

Problema:
Estoy tratando de sincronizar múltiples tarjetas PCI y/o PCIe y sé qie debo usare un cable RTSI. ¿Qué hace exactamente este cable y cómo se configura?

Solución:
RTSI significa "Real-Time System Integration". Es un bus de datos que se encuentra en muchos dispositivos de National Instruments. Al conectar dos o más tarjetas con un cable RTSI, se puede compartir e intercambiar señales de temporización y control entre ellas. Usualmente se utiliza con fines de sincronización.

A continuación se muestra un cable RTSI:

En LabVIEW, el controlador NI-DAQmx direcciona y controla el RTSI automáticamente. El VI DAQmx Export Signal.vi permite direccionar señales explícitamente a través del bus de datos RTSI. En LabWindows/CVI u otros lenguajes basados en texto se utiliza la función DAQmxExportSignal y en un ambiente tipo .NET, se utiliza el método ExportHardwareSignal.

Para mayor información sobre la función DAQmxExportSignal y el método ExportHardwareSignal, diríjase a Start Menu»All Programs»National Instruments»NI-DAQmx»Text-Based Code Support y refiérase a NI-DAQmx C Reference o NI-DAQmx .NET Help.

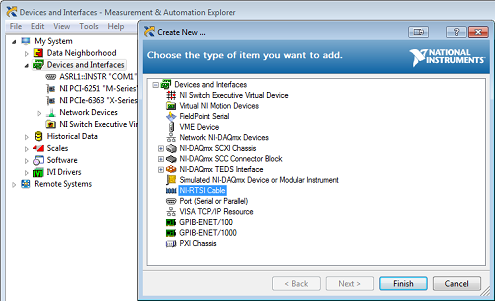

Después de conectar físicamente los cables RTSI en los dispositivos PCI, el cable debe ser registrado en Measurement and Automation Explorer (NI MAX). Para crear un cable RTSI, de clic derecho sobre Devices and Interfaces, haga clic en Create New, en la nueva ventana seleccione NI-RTSI Cable como se muestra en la imagen de abajo y finalmente haga clic en Finish.

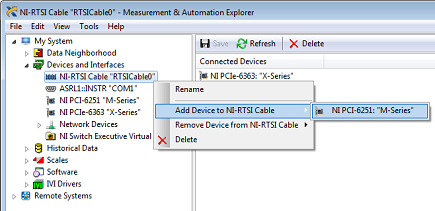

Luego agregue los dispositivos al cable RTSI dando clic derecho sobre NI-RTSI Cable y asociando cada tarjeta que se encuentre físicamente conectada, como se muestra en la siguiente imagen.

En este momento, si se utiliza algún método de sincronización en las tarjetas o si simplemente se utilizan ambas en una única tarea, el controlador NI-DAQmx direccionará todas las señales requeridas a través del bus RTSI automáticamente para asegurarse de que los dispositivos se encuentren sincronizados.
