我該如何從Waveform Chart得到系統時間?

主要軟體:
主要軟體版本: 8.2
主要軟體修正版本: N/A
次要軟體: N/A

問題: 我該如何在Waveform Chart上看到系統時間?

解答:

在On the Block Diagram, 將您的 waveform 輸出接到接下來所描述的 VI。放置 Get Waveform Components VI (選擇該 VI 的 Y 和 dt 元件), Build Waveform VI (select its Y, dt 和 t0 元件) 和 Get Date/Time in Seconds VI。將 Get Waveform Components VI 的 Y 和 dt 兩個元件的輸出接到 Build Waveform VI 的 Y 和 dt 輸入。然後將 Get Date/Time in Seconds VI 的輸出接到 Build Waveform VI 的 t0 輸入。

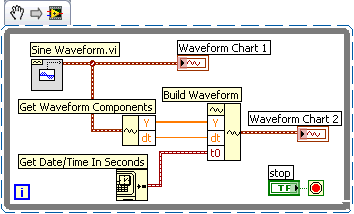

下面的 VI Snippet (圖 1) 呈現如何在Waveform Chart上得到系統時間。

Figure 1: System time on a waveform chart example

要取得上面描述的這些 VI 和他們的元件, 您可以參照以下步驟:

在 block diagram, 您可以在這找到 View»Functions»Programming»Waveform 並選擇 Get Waveform Components VI。垂直展開該 VI 的大小就可以加入和下面圖 3 的 dt 和 t0 元件。
