Cuál Es la Definición de Una Señal Compatible con TTL (Transistor-Transistor Logic)

Hardware: Multifunction DAQ (MIO)

Problema:

Cuál es la definición de una señal compatible con TTL (Transistor-Transistor Logic)

Solución:

Una señal TTL debe de cumplir con las siguientes especificaciones para la salida de voltaje y corriente así como para la entrada de voltaje y corriente, además deben de cumplir con la especificación de tiempo de subida y bajada del pulso (rise/fall time) . En forma adicional deben de tener un ancho de pulso mínimo ;Nota: Las especificaciones utilizan la siguiente notación:

Salida en Bajo (Output Low) = OL
Salida en Alto (Output High) = OH
Entrada en Bajo (Input Low) = IL
Entrada en Alto (Input High) = IH

1. Las especificaciones para la salida de corriente y de voltaje son las siguientes:

V_OL = 0.4V
V_OH = 2.4V
I_OL = 16mA
I_OH = 400µA

2. Las especificaciones para la entrada de corriente y de voltaje son las siguientes

V_IL = 0.8V
V_IH = 2.0V
I_IL = 1.6mA
I_IH = 40µA

3. El tiempo máximo de subida y bajada debe de ser de 50ns entre voltaje alto y bajo.

4. El ancho mínimo para dispositivos diferentes dispositivos:

Dispositivos con NI-STC es de 10ns.
Dispositivos con NI-TIO es de 5ns.

Ligas Relacionadas:

Archivos Adjuntos:

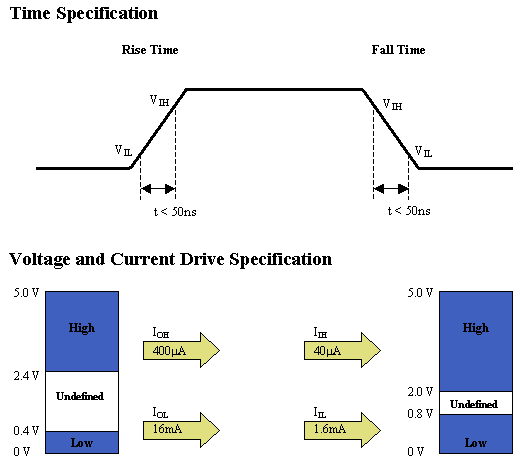

- TTL Specification.GIF
