配置GPIB-ENET/100设备

硬件: GPIB>>External Controllers/Convertors>>GPIB-ENET/100

问题: 如何一步步配置我的GPIB ENET/100设备，并进行通信验证？

解答:

想要将一个GPIB-ENET/100设备添加到您的系统中并在Measurement & Automation Explorer (MAX)中和它通信，请遵循以下步骤:

确保您的GPIB-ENET/100设备处于开机状态,将其连到网络上，并将一个同样开机的设备连接到GPIB-ENET/100上。
打开MAX。

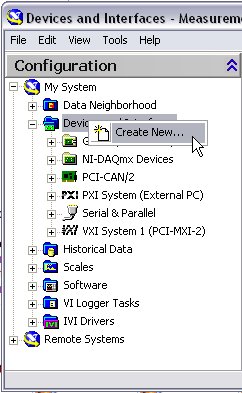

右键单击Devices and Interfaces，选择Create New...

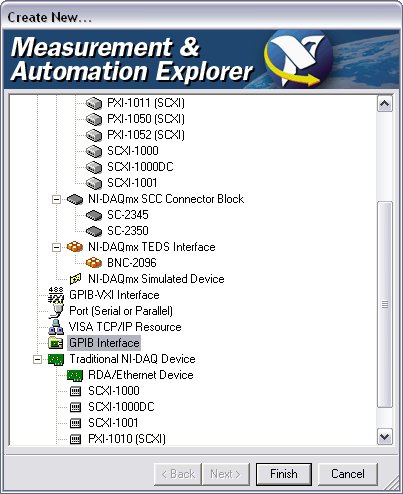

在跳出窗口的树形列表中，点击GPIB Interface
点击Finish.
显示现有GPIB接口的窗口跳出时（如果有现有设备的话），点击Next。
选择GPIB-ENET/100，继续点击Next.

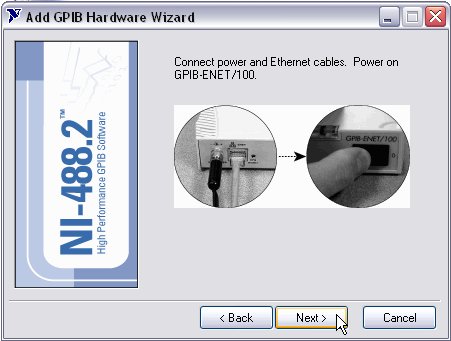

窗口会显示设备的两幅圆形图片，点击Next.
根据设备上灯的状态，选择下面要采取的步骤。
如果设备的灯为持续黄色/橙色, 点击Next(如果不是请按相关指示进行操作).

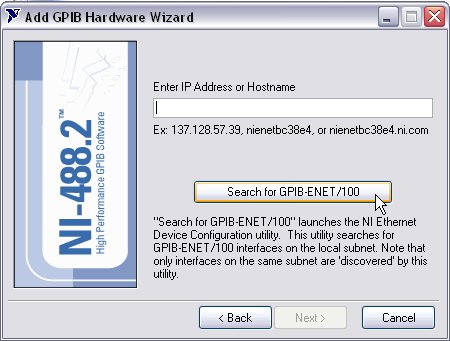

点击搜索GPIB-ENET/100.
这一步将打开NI Ethernet Device Configuration Utility（NI以太网设备配置向导）.在列表中选择GPIB-ENET/100并点击Select. 或者,您可以直接在"输入IP地址或机器名称" 一栏中手动输入设备的IP地址或者机器名称.
注意: 如果您手动输入IP地址或机器名称, 请确定其正确性. 因为如果您输入错误，GPIB-ENET/100设备同样会被添加到您的系统中. 如果这样，您就不能正确的和您的设备通信，除非您纠正这个错误。
点击Next.
您将会收到一条提示信息，提示您设备已经被正确的添加到系统中。
点击Finish.
在MAX中，您将在GPIB接口中看到GPIB-ENET/100设备。
右键单击GPIB-ENET/100，点击Scan for Instruments.
当您的仪器在MAX中显示出来（如果它连到了GPIB-ENET/100上，并且处于开机状态，它应该可以被找到），点击GPIB-ENET/100边上的加号，显示您的仪器列表。
右键单击待通信的仪器，选择Communicate with Instrument. 这将会打开NI-488.2 Communicator, 这时如果您的设备对一个*idn查询命令返回正确结果后，您就可以对其写入一个命令并读取相应的响应了。
