使用CompactRIO,我可以配置C模块,使其有差分和单端通道吗?



硬件: CompactRIO>>Analog Input Modules>>NI 9205, CompactDAQ>>Analog Input Modules>>NI 9205 D-Sub, CompactDAQ>>Analog Input Modules>>NI 9206, CompactRIO>>Analog Input Modules>>NI 9207

问题: 在使用CompactRIO时,我想在同一个C系列模块上测量差分和单端信号。这样可行吗?如果可行。我该怎样分别配置这些通道?

解答:

在项目管理器中,找到蓝色图标的模块:(这个项目建立了扫描引擎模式,但是对于FPGA输入输出是一样的,只是Mod1将会出现在FPGA目录下)

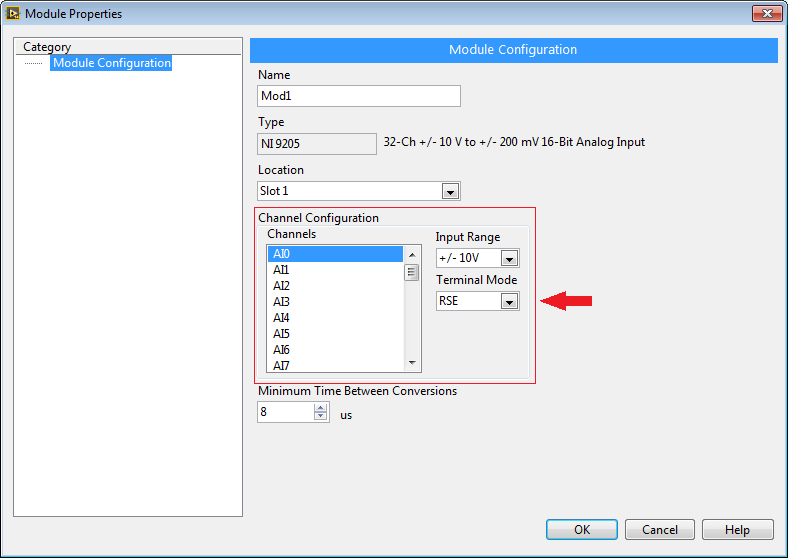

右击Mod1,选择属性,会弹出模型属性对话框。

在这你能通过改变终端模式为单端(参考单端和非参考单端),差分和范围,给每个输入改变通道配置。

注意:差分测量方式占用了两个输入口,所以以9205和9206为例,占用输入口为AI(N)和AI(N+8)。
