為什麼我在我的類比輸出上看到高頻雜訊?

硬體: Multifunction DAQ (MIO)>>E Series

問題: 我試著在我的E系列DAQ卡上，使用類比輸出的功能來輸出一個200Hz的Sine波。但是我在頻譜上觀察到一個接近1k Hz的雜訊，為什麼我會看到這個雜訊呢?

解答:

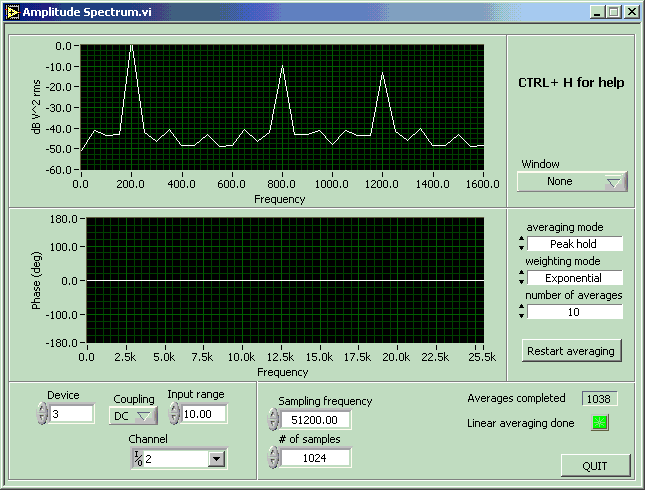

這是一個預期的結果，因為這是數位類比轉換元件的造成的影響。其結果是您會更新頻率附近看到兩個峰值，並且這兩個峰值會比您的基頻訊號少10~20db的功率。這兩個峰值發生在您的更新頻率的前後，而與您的基頻頻率相同的地方。因此若您有一個200hz的訊號，使用1K hz的更新頻率來輸出時，因為Nyquist相關的現象，會看到在800Hz與1200Hz的地方有雜訊。下圖中是一個例子:



為了消除這個問題，您可以在輸出類比訊號的地方，使用一個低通濾波器，來移除在更新頻率附近不想要的雜訊；您也可以使用一個比你的基頻高很多的更新頻率 (例如100K Hz)。


相關連結:
KnowledgeBase 3QCDKDHL: Noise Specifications for Analog Output on M Series DAQ Boards

Developer Zone Tutorial: Signal Generator Architecture - Analog Output to Advanced Features

White Paper: Field Wiring and Noise Considerations for Analog Signals
