フロントパネルの配列要素の背景色を変更する方法



使用ソフトウェア:
使用ソフトウェア・バージョン: 1.0
使用ソフトウェア・バージョンに特化:
二次のソフトウェア: N/A

問題: フロントパネルの配列要素の背景色を変更するにはどうすれば良いですか?

解決策:

フロントパネルの配列要素の背景色を変更する方法は二種類(静的および動的)あります。

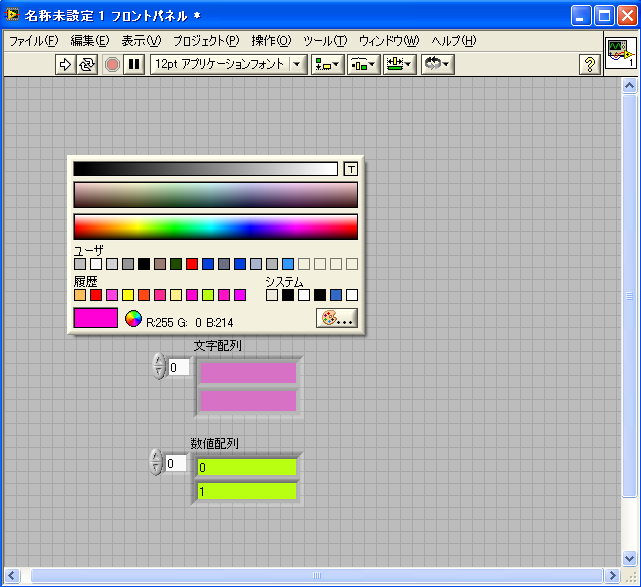

フロントパネル上で静的に変更する場合:

  1. フロントパネル上でシフトキーを押しながらマウスを右クリックします。
  2. ツールパレットが起動したら、カラーツールをクリックします。
  3. 配列の要素を一度右クリックし、その後ツールパレット上でマウスのカーソルを動かし背景色を選択します。

ブロックダイアグラム上で動的に変更する場合:

  1. フロントパネル上で配列要素を右クリックし、作成→プロパティノード→数値テキスト(文字配列の場合はテキストテキストカラー→背景色を選択します。
  2. 現れたプロパティノードをブロックダイアグラム上に置きます。プロパティノードを右クリックし、すべてを書き込みに変更を選択します。
  3. カラーボックス定数をプロパティノードの入力端子に配線します。カラーボックス定数をクリックして背景色を選択します。カラーボックス定数は関数パレットの全関数→ダイアログ&ユーザインターフェイルサブパレット内にあります。





関連リンク: KnowledgeBase 25MB502L: Can I Programmatically Change the Cell Colors of a Front Panel Table in LabVIEW?
KnowledgeBase 2BGD7IB5: How Do I Change the Color of the LED on a Boolean Push Button in LabVIEW?

添付:


FrontPanel_ArrayElement_BGColor.JPG - FrontPanel_ArrayElement_BGColor.JPGBlockDiagram_ArrayElement_BGColor.JPG - BlockDiagram_ArrayElement_BGColor.JPG


報告日時: 09/28/2004
最終更新日: 04/07/2009
ドキュメントID: 3DRD83RY
