计算相机图像传感器分辨率以及镜头焦距



硬件: Image Acquisition (IMAQ)

问题:

请问我如何确定使用了正确的镜头、焦距以及传感器分辨率(相机传感器CCD像素的行数和列数)?关于真实世界中的情况,我已了解下列定义:

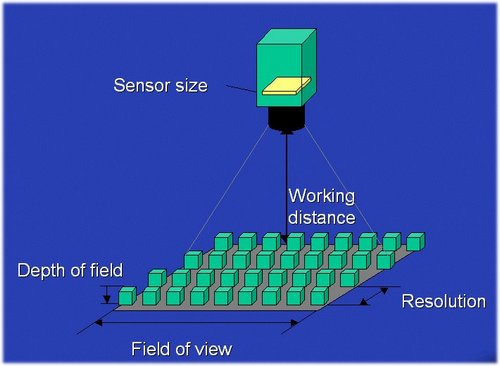

请参考下列图例:





解答:

为了获得精确的测量,您至少需要两个像素来表达您希望检测的最小特征。请使用分辨率信息为您的应用选择合适的相机和镜头。



根据上式,能够检测到的最小特征尺寸是FOV除以传感器分辨率再乘以2(最小特征尺寸=(100/480)*2)。这样可以计算出能检测到的最小特征尺寸就是0.42mm。请注意这是一个大致的等式,没有考虑到镜头失真、具体的特征检测算法、以及是否采用亚像素精度。

搭建系统时,您需要反复细致地调节焦距公式中的各种参数,直到找到满足检测需要并符合成本要求的组合。



相关链接: Developer Zone Tutorial: System Setup

附件:


Parameters.jpg - Parameters.jpg
Sensor.jpg - Sensor.jpg
