在射频节点的数字输出不再被LabVIEW WSN 2011支持?



主要软件:
主要软件版本: 1.0
主要软件修正版本: N/A
次要软件: LabVIEW Modules>>LabVIEW Wireless Sensor Network Module
硬件: Wireless Sensor Network>>WSN Nodes>>NI WSN-3202 programmable, Wireless Sensor Network>>WSN Nodes>>NI WSN-3212 programmable, Wireless Sensor Network>>WSN Nodes>>NI WSN-3226 programmable

问题: 我用LabVIEV 2011打开来自LavViEW8.6的WSN工程。现在无线消息的数字输出不能对基本I/O进行设置,为什么?

解答:

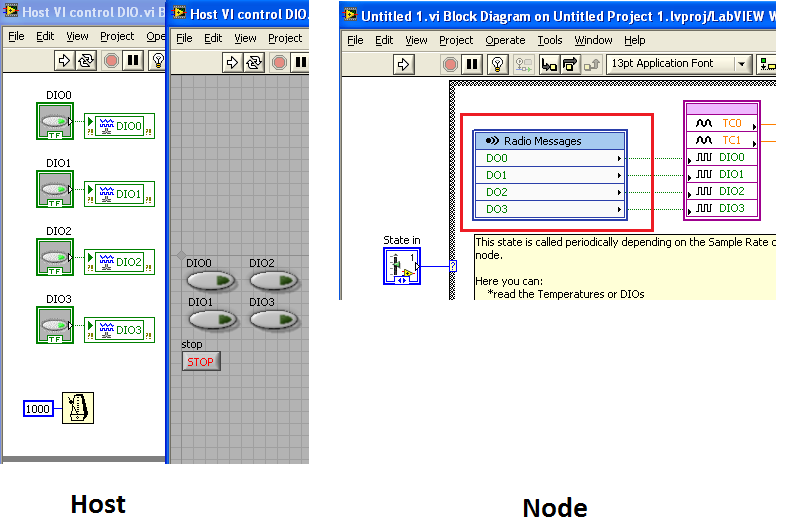

在LabVIEW WSN对LabVIEW 8.6.1发布的时候,为了从主机端更新数字IO通道,你需要从主机发送通道状态,方式为DIO变量,然后用无线射频消息节点来把DIO变量的值传递给基本IO节点。过程如下图所示。

从LabVIEW2009开始,LabVIEW WSN模块自动根据DIO的值设置基本IO节点的值,但无线消息节点仍然返回DIO变量的正确值。在LabVIEW2011 中无线消息节点将数字输出隐藏并不再返回正确值。如果你添加了新的无线消息,你将看不到DO0-DO3。但如果你打开2009的工程,并且无线消息中已经包含信息,他们将会出现,但不会正常工作。下图显示了这种情况,就像在LabVIEW2011中一样。




相关链接: Developer Zone Tutorial: Introduction to the LabVIEW Wireless Sensor Network (WSN) Module
Developer Zone Tutorial: Getting Started with the LabVIEW Wireless Sensor Network(WSN) Module

附件:





报告日期: 11/14/2011
最近更新: 09/29/2015
文档编号: 5RDAFPGW
