SignalExpressのプロジェクトからLabVIEWのVIを生成する方法

使用ソフトウェア: LabVIEW Signal Express>>Development System
使用ソフトウェア・バージョン: N/A
使用ソフトウェア・バージョンに特化: N/A
二次のソフトウェア: LabVIEW Development Systems>>Base Package

問題: SignalExpressのプロジェクトからLabVIEWのVIを生成したいのですが、どのようにすればよいのでしょうか

解決策: SignalExpressプロジェクトをLabVIEWのブロックダイアグラムに変換するためには、以下の手順に従ってください：

1. SignalExpressのプロジェクトをFile⇒Saveより保存してください

2. LabVIEWを起動してください

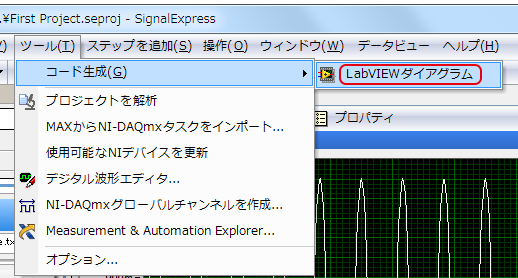

3. LabVIEWのメニューバーのツール⇒Express Workbench⇒Convert Express Workbench Projectを選択してください。
   Convert Express Workbench Projectというダイアログボックスが立ち上がります。

4. Project to Convertの参照ボタンをクリックし、LabVIEWのコードに変換したいSignalExpressプロジェクトを選択して下さい。

5. Destination VIの参照ボタンをクリックし、作成したいLabVIEWのコードへのパスを入力して下さい。

6. Single-run ModeかLoop Modeを選択することにより、有限実行または連続実行のどちらのコードを作成するか選択することができます。

7. Convertボタンをクリックすることによってコードの変換が開始します。

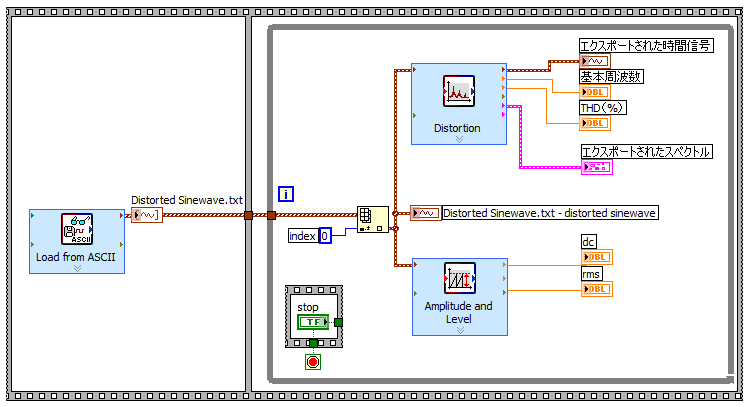

この作業によってSignalExpressのプロジェクトをLabVIEWのVIに変換することができます。
但し出力結果は波形グラフではなく表示器に接続されていますので、グラフに表示したい場合は表示器を右クリックし、入れ替えを選択して波形グラフに入れ替えを行ってください。

NOTE:この機能はLabVIEW7.1以降のバージョンでのみサポートされています。

関連リンク: Manuals: Getting Started with SignalExpress
ユーザー定義のステップをSignal Expressで作成するにはどのようにすればよいのでしょうか

添付:





報告日時: 10/20/2004
最終更新日: 01/30/2005
ドキュメントＩＤ: 3EJGQTEJ
