SC-2345にデジタル信号を接続する方法
ハードウェア: SCC>>Carriers>>SC-2345, SCC>>Modules>>SCC-DI01, SCC>>Modules>>SCC-DO01, SCC>>Modules>>SCC-FT01
問題: SC-2345にデジタル信号を接続する方法を教えて下さい。
解決策: デジタル信号をSC-2345に接続する方法は3つあります。
- ターミナルブロックに直結 する方法

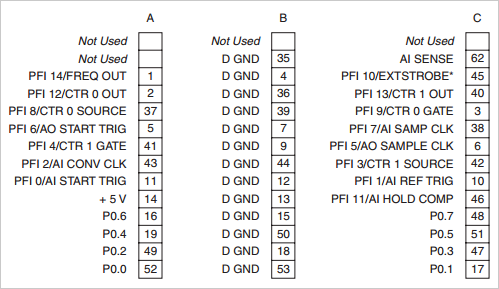

- ハードウェア: SCC Quick Start Guideの8ページの設定方法に従ってSC-2345 を設定します。Eシリーズ、MシリーズDAQデバイスの場合、SC-2345はデジタルラインP0.(X)を使用します。以下の図を参照してデジタル信号をターミナルブロックに接続します。

- ソフトウェア: Measurement and Automation Explorer (MAX)でSC-2345を設定します。(SCC Quick Start Guideの22ページを参照)
- SCC-DI01またはSCC-DO01を使用する方法
- ハードウェア:SCC Quick Start Guideの8ページの設定方法に従ってSC-2345 を設定します。Eシリーズ、MシリーズDAQデバイスの場合、SC-2345はデジタルラインP0.(X)を使用します。SCC-DO01/SCC-DI01をSC-2345のデジタル入力/出力(P0.X)であるJ(X+9)のソケットに挿入します。ここで、Xは0から7です。
- ソフトウェア:Measurement and Automation Explorer (MAX)でSC-2345を設定します。(SCC Quick Start Guideの22ページを参照)
- SCC-FT01を使用する方法

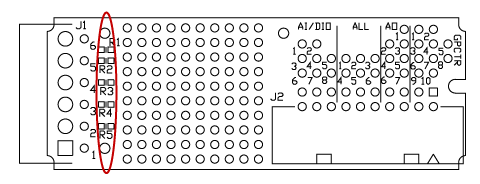

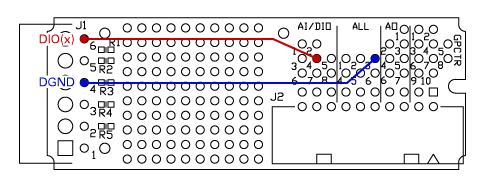

- ハードウェア:SCC Quick Start Guideの8ページの設定方法に従ってSC-2345 を設定します。Eシリーズ、MシリーズDAQデバイスの場合、SC-2345はデジタルラインP0.(X)を使用します。SCC-FT01をSC-2345のデジタル入力/出力(P0.X)であるJ(X+9)のソケットに挿入します。ここで、Xは0から7です。下記の2つの図を参考にSCC-FT01の抵抗を外し、DIO(X)とDGND用に配線を行います。

- ソフトウェア:Measurement and Automation Explorer (MAX)でSCC-FT01の設定は行いません。
関連リンク: Product Manual: SCC Quick Start Guide (February 2005)
Product Manual: SCC-DO01 Isolated Digital Output Module User Guide (March 2004)
Product Manual: SCC-DI01 Isolated Digital Input Module User Guide (March 2004)
Product Manual: SC-2345/2350 Carrier User Manual (September 2004)
KnowledgeBase 2WSH668O: Using the SCC-FT01 Feed-Through/Breadboard Module for Custom Digital I/O Signal Conditioning in NI-DAQmx
添付:
- TerminalConnection.gif
- RemoveR.gif
- DigitalConnection.gif
報告日時: 12/08/2005
最終更新日: 01/25/2006
ドキュメントID: 3S7BQEX6
