事件结构无法捕捉由程序修改控件值产生的“值改变”事件



主要软件: LabVIEW Development Systems>>LabVIEW Full Development System
主要软件版本: 1.0
主要软件修正版本: N/A
次要软件: LabVIEW Development Systems>>LabVIEW Professional Development System, LabVIEW Development Systems>>LabVIEW Base Package

问题:

在使用事件结构的时候,我在事件分支中响应前面板中的一个显示控件的值改变事件,该显示控件在程序的其他部分动态改变其值。VI运行的时候,可以观察到显示控件值已经被改变了,但是对应事件分支却没有执行。为什么事件结构里没有响应我显示控件的值改变事件呢?



解答:

事件结构仅仅注册由直接的前面板用户输入产生的事件,而在问题中,显示控件的值非用户输入而是程序更改的,所以这样的“值改变”LabVIEW不会去捕捉,因此也无法响应对应的事件分支。而且,即使你在程序中利用VI服务器,全局变量,局部变量等来改变VI和前面板控件,“值改变”事件都不会被LabVIEW捕捉。
有一个例外,输入控件和显示控件的事件可以通过调用值(信号)的属性节点产生。该属性是只写的,每次写入该属性节点就像是用户在前面板操作产生值的改变。要注意的是,在循环中使用该属性时,如果在循环迭代每一次都写入 该属性,不管控件实际是否有值变化,程序将会产生一组的值改变事件。

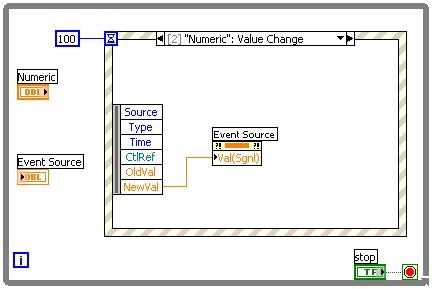

参考下图的图片以及附件中的VI。

上例中,事件结构用来捕捉要连接到输入控件NumericEvent Source 显示控件的“值改变”事件。
我们在事件结构的Numeric“值改变”分支中将Numeric的新值赋值给Event Source ,而不是在事件结构外直接将Numeric连线到Event Source,这样就可以避免每次Event Source 的值改变产生的“值改变”事件。一旦Numeric值改变了,对应的事件分支就会响应,通过 Event Source值(信号)属性节点便可产生 Event Source 的“值改变”事件,他对应的事件分支也执行了,如下图所示。

在LabVIEW7.1及更早的版本,参考 LabVIEW User Manual (链接如下)获取更多的事件注册信息。
LabVIEW8.0以及之后的版本,参考 LabVIEW Help (链接如下)的User Events获取相关信息。




相关链接: Product Manuals: LabVIEW Help
LabVIEW Help: User Events
Developer Zone Tutorial: Event-Driven Programming in LabVIEW
KnowledgeBase 30BENK7Y: Value Change Event Case Not Reading the Correct Value


附件:


Indicator Event 8.2.1.vi - Indicator Event 8.2.1.vi
Indicator Event 7.1.vi - Indicator Event 7.1.vi



报告日期: 10/04/2001
最近更新: 05/24/2011
文档编号: 2E3EMFO9
